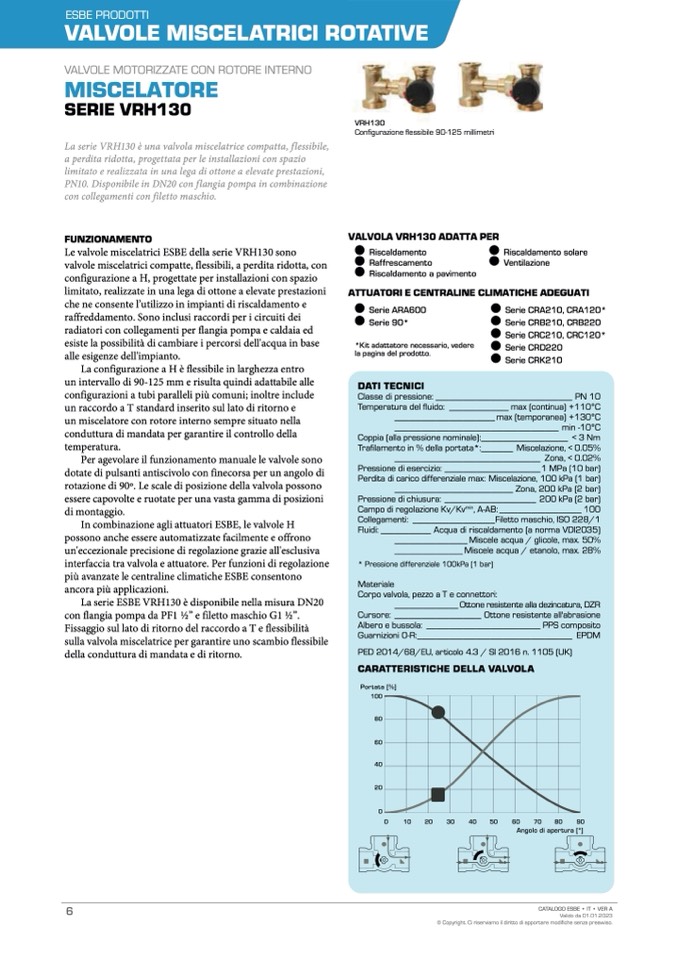

ESBE PRODOTTI
VALVOLE MISCELATRICI ROTATIVE
VALVOLE MOTORIZZATE CON ROTORE INTERNO
MISCELATORE
SERIE VRH130
La serie VRH130 è una valvola miscelatrice compatta, flessibile,
a perdita ridotta, progettata per le installazioni con spazio
limitato e realizzata in una lega di ottone a elevate prestazioni,
PN10. Disponibile in DN20 con flangia pompa in combinazione
con collegamenti con filetto maschio.
FUNZIONAMENTO
Le valvole miscelatrici ESBE della serie VRH130 sono
valvole miscelatrici compatte, flessibili, a perdita ridotta, con
configurazione a H, progettate per installazioni con spazio
limitato, realizzate in una lega di ottone a elevate prestazioni
che ne consente l’utilizzo in impianti di riscaldamento e
raffreddamento. Sono inclusi raccordi per i circuiti dei
radiatori con collegamenti per flangia pompa e caldaia ed
esiste la possibilità di cambiare i percorsi dell'acqua in base
alle esigenze dell'impianto.
La configurazione a H è flessibile in larghezza entro
un intervallo di 90-125 mm e risulta quindi adattabile alle
configurazioni a tubi paralleli più comuni; inoltre include
un raccordo a T standard inserito sul lato di ritorno e
un miscelatore con rotore interno sempre situato nella
conduttura di mandata per garantire il controllo della
temperatura.
Per agevolare il funzionamento manuale le valvole sono
dotate di pulsanti antiscivolo con finecorsa per un angolo di
rotazione di 90o. Le scale di posizione della valvola possono
essere capovolte e ruotate per una vasta gamma di posizioni
di montaggio.
In combinazione agli attuatori ESBE, le valvole H
possono anche essere automatizzate facilmente e offrono
un'eccezionale precisione di regolazione grazie all'esclusiva
interfaccia tra valvola e attuatore. Per funzioni di regolazione
più avanzate le centraline climatiche ESBE consentono
ancora più applicazioni.
La serie ESBE VRH130 è disponibile nella misura DN20
con flangia pompa da PF1 1⁄2” e filetto maschio G1 1⁄2”.
Fissaggio sul lato di ritorno del raccordo a T e flessibilità
sulla valvola miscelatrice per garantire uno scambio flessibile
della conduttura di mandata e di ritorno.
VRH130
Configurazione flessibile 90-125 millimetri
VALVOLA VRH130 ADATTA PER
Riscaldamento
Raffrescamento
Riscaldamento a pavimento
Riscaldamento solare
Ventilazione
ATTUATORI E CENTRALINE CLIMATICHE ADEGUATI
Serie ARA600
Serie 90*
*Kit adattatore necessario, vedere
la pagina del prodotto.
DATI TECNICI
Serie CRA210, CRA120*
Serie CRB210, CRB220
Serie CRC210, CRC120*
Serie CRD220
Serie CRK210
6
Classe di pressione: ______________________________ PN 10
Temperatura del fluido: _____________ max (continua) +110oC
______________________ max (temporanea) +130oC
____________________________________ min -10oC
Coppia (alla pressione nominale):___________________ < 3 Nm
Trafilamento in % della portata*:_______ Miscelazione, < 0.05%
________________________________ Zona, < 0.02%
Pressione di esercizio: _____________________1 MPa (10 bar)
Perdita di carico differenziale max: Miscelazione, 100 kPa (1 bar)
__________________________ Zona, 200 kPa (2 bar)
Pressione di chiusura: ____________________ 200 kPa (2 bar)
Campo di regolazione Kv/Kv
min
, A-AB: __________________ 100
Collegamenti: __________________Filetto maschio, ISO 228/1
Fluidi: ___________ Acqua di riscaldamento (a norma VDI2035)
________________ Miscele acqua / glicole, max. 50%
_______________ Miscele acqua / etanolo, max. 28%
* Pressione differenziale 100kPa (1 bar)
Materiale
Corpo valvola, pezzo a T e connettori:
______________ Ottone resistente alla dezincatura, DZR
Cursore: ___________________ Ottone resistente all'abrasione
Albero e bussola: _________________________ PPS composito
Guarnizioni O-R:__________________________________ EPDM
PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
CARATTERISTICHE DELLA VALVOLA
Portata [%]
100
80
60
40
20
0
0
10
20
30
40
50
60
70
80
90
Angolo di apertura [°]
