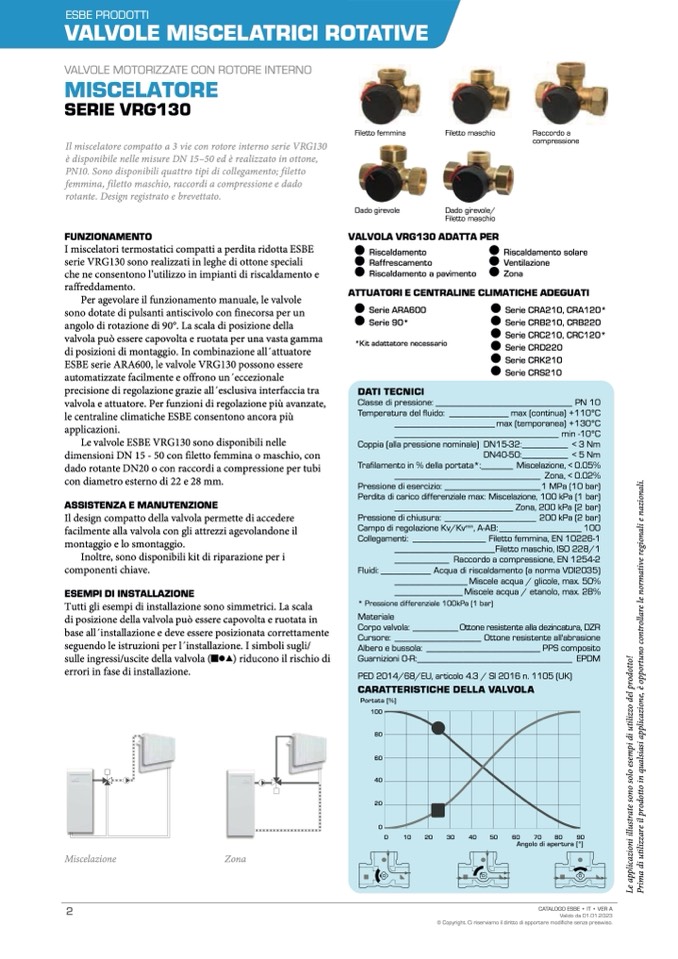

ESBE PRODOTTI

VALVOLE MISCELATRICI ROTATIVE

VALVOLE MOTORIZZATE CON ROTORE INTERNO

MISCELATORE

SERIE VRG130

Il miscelatore compatto a 3 vie con rotore interno serie VRG130

è disponibile nelle misure DN 15–50 ed è realizzato in ottone,

PN10. Sono disponibili quattro tipi di collegamento; filetto

femmina, filetto maschio, raccordi a compressione e dado

rotante. Design registrato e brevettato.

FUNZIONAMENTO

I miscelatori termostatici compatti a perdita ridotta ESBE

serie VRG130 sono realizzati in leghe di ottone speciali

che ne consentono l’utilizzo in impianti di riscaldamento e

raffreddamento.

Per agevolare il funzionamento manuale, le valvole

sono dotate di pulsanti antiscivolo con finecorsa per un

angolo di rotazione di 90°. La scala di posizione della

valvola può essere capovolta e ruotata per una vasta gamma

di posizioni di montaggio. In combinazione all ́attuatore

ESBE serie ARA600, le valvole VRG130 possono essere

automatizzate facilmente e offrono un ́eccezionale

precisione di regolazione grazie all ́esclusiva interfaccia tra

valvola e attuatore. Per funzioni di regolazione più avanzate,

le centraline climatiche ESBE consentono ancora più

applicazioni.

Le valvole ESBE VRG130 sono disponibili nelle

dimensioni DN 15 - 50 con filetto femmina o maschio, con

dado rotante DN20 o con raccordi a compressione per tubi

con diametro esterno di 22 e 28 mm.

ASSISTENZA E MANUTENZIONE

Il design compatto della valvola permette di accedere

facilmente alla valvola con gli attrezzi agevolandone il

montaggio e lo smontaggio.

Inoltre, sono disponibili kit di riparazione per i

componenti chiave.

ESEMPI DI INSTALLAZIONE

Tutti gli esempi di installazione sono simmetrici. La scala

di posizione della valvola può essere capovolta e ruotata in

base all ́installazione e deve essere posizionata correttamente

seguendo le istruzioni per l ́installazione. I simboli sugli/

sulle ingressi/uscite della valvola (■●▲) riducono il rischio di

errori in fase di installazione.

Filetto femmina

Dado girevole

Filetto maschio

Dado girevole/

Filetto maschio

Raccordo a

compressione

Riscaldamento solare

Ventilazione

Zona

Miscelazione

Zona

2

Classe di pressione: ______________________________ PN 10

Temperatura del fluido: _____________ max (continua) +110oC

______________________ max (temporanea) +130oC

____________________________________ min -10oC

Coppia (alla pressione nominale) DN15-32:__________ < 3 Nm

DN40-50:__________ < 5 Nm

Trafilamento in % della portata*:_______ Miscelazione, < 0.05%

________________________________ Zona, < 0.02%

Pressione di esercizio: _____________________1 MPa (10 bar)

Perdita di carico differenziale max: Miscelazione, 100 kPa (1 bar)

__________________________ Zona, 200 kPa (2 bar)

Pressione di chiusura: ____________________ 200 kPa (2 bar)

Campo di regolazione Kv/Kv

min

, A-AB: __________________ 100

Collegamenti: ________________ Filetto femmina, EN 10226-1

______________________Filetto maschio, ISO 228/1

____________ Raccordo a compressione, EN 1254-2

Fluidi: ___________ Acqua di riscaldamento (a norma VDI2035)

________________ Miscele acqua / glicole, max. 50%

_______________ Miscele acqua / etanolo, max. 28%

* Pressione differenziale 100kPa (1 bar)

Materiale

Corpo valvola: __________ Ottone resistente alla dezincatura, DZR

Cursore: ___________________ Ottone resistente all'abrasione

Albero e bussola: _________________________ PPS composito

Guarnizioni O-R:__________________________________ EPDM

PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)

CARATTERISTICHE DELLA VALVOLA

Portata [%]

100

80

60

40

20

0

0

10

20

30

40

50

60

70

80

90

Angolo di apertura [°]

CATALOGO ESBE • IT • VER A

Valido da 01.01.2023

© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.

VALVOLA VRG130 ADATTA PER

Riscaldamento

Raffrescamento

Riscaldamento a pavimento

ATTUATORI E CENTRALINE CLIMATICHE ADEGUATI

Serie ARA600

Serie 90*

*Kit adattatore necessario

DATI TECNICI

Serie CRA210, CRA120*

Serie CRB210, CRB220

Serie CRC210, CRC120*

Serie CRD220

Serie CRK210

Serie CRS210
