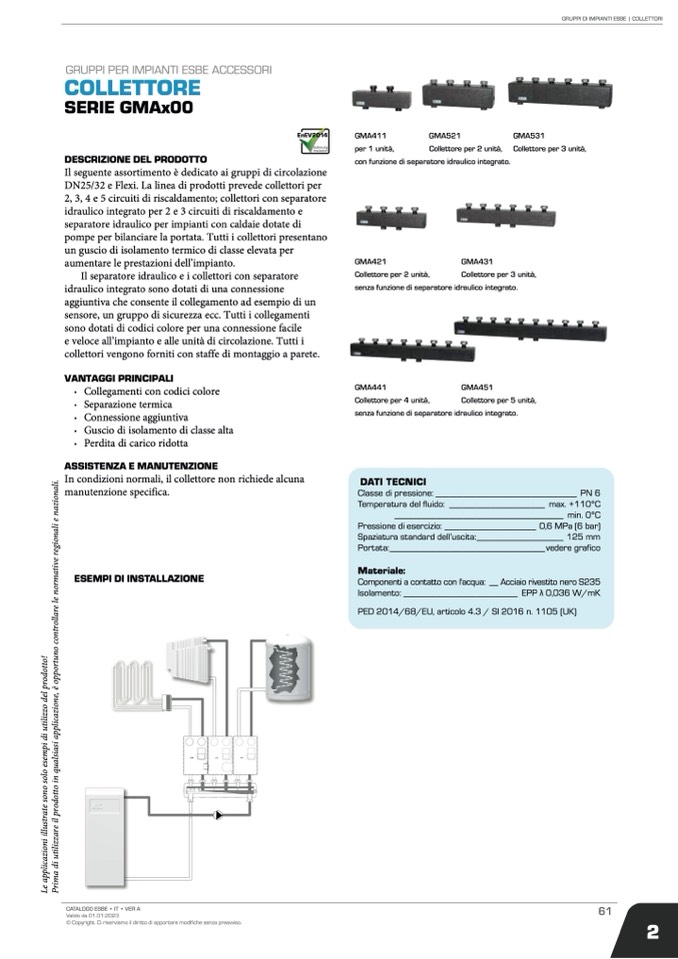

GRUPPI PER IMPIANTI ESBE ACCESSORI
COLLETTORE
SERIE GMAx00
DESCRIZIONE DEL PRODOTTO
Il seguente assortimento è dedicato ai gruppi di circolazione
DN25/32 e Flexi. La linea di prodotti prevede collettori per
2, 3, 4 e 5 circuiti di riscaldamento; collettori con separatore
idraulico integrato per 2 e 3 circuiti di riscaldamento e
separatore idraulico per impianti con caldaie dotate di
pompe per bilanciare la portata. Tutti i collettori presentano
un guscio di isolamento termico di classe elevata per
aumentare le prestazioni dell’impianto.
Il separatore idraulico e i collettori con separatore
idraulico integrato sono dotati di una connessione
aggiuntiva che consente il collegamento ad esempio di un
sensore, un gruppo di sicurezza ecc. Tutti i collegamenti
sono dotati di codici colore per una connessione facile
e veloce all’impianto e alle unità di circolazione. Tutti i
collettori vengono forniti con staffe di montaggio a parete.
VANTAGGI PRINCIPALI
• Collegamenti con codici colore
• Separazione termica
• Connessione aggiuntiva
• Guscio di isolamento di classe alta
• Perdita di carico ridotta
ASSISTENZA E MANUTENZIONE
In condizioni normali, il collettore non richiede alcuna
manutenzione specifica.
ESEMPI DI INSTALLAZIONE
GMA411
per 1 unità,
con funzione di separatore idraulico integrato.
GMA531
Collettore per 3 unità,
CATALOGO ESBE • IT • VER A
Valido da 01.01.2023
© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.
61
GMA521
Collettore per 2 unità,
GMA421
Collettore per 2 unità,
senza funzione di separatore idraulico integrato.
GMA441
Collettore per 4 unità,
senza funzione di separatore idraulico integrato.
GMA431
Collettore per 3 unità,
GMA451
Collettore per 5 unità,
DATI TECNICI
Classe di pressione: _______________________________ PN 6
Temperatura del fluido: _____________________ max. +110oC
_____________________________________ min. 0oC
Pressione di esercizio: ____________________ 0,6 MPa (6 bar)
Spaziatura standard dell’uscita:___________________ 125 mm
Portata:__________________________________vedere grafico
Materiale:
Componenti a contatto con l'acqua: __ Acciaio rivestito nero S235
Isolamento: _________________________ EPP λ 0,036 W/mK
PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
GRUPPI DI IMPIANTI ESBE | COLLETTORI
