GRUPPI DI IMPIANTI ESBE | UNITÀ DI CIRCOLAZIONE

GRUPPI DI IMPIANTI ESBE

UNITÀ DI CIRCOLAZIONE

FUNZIONE BIVALENTE,

SERIE GBA200

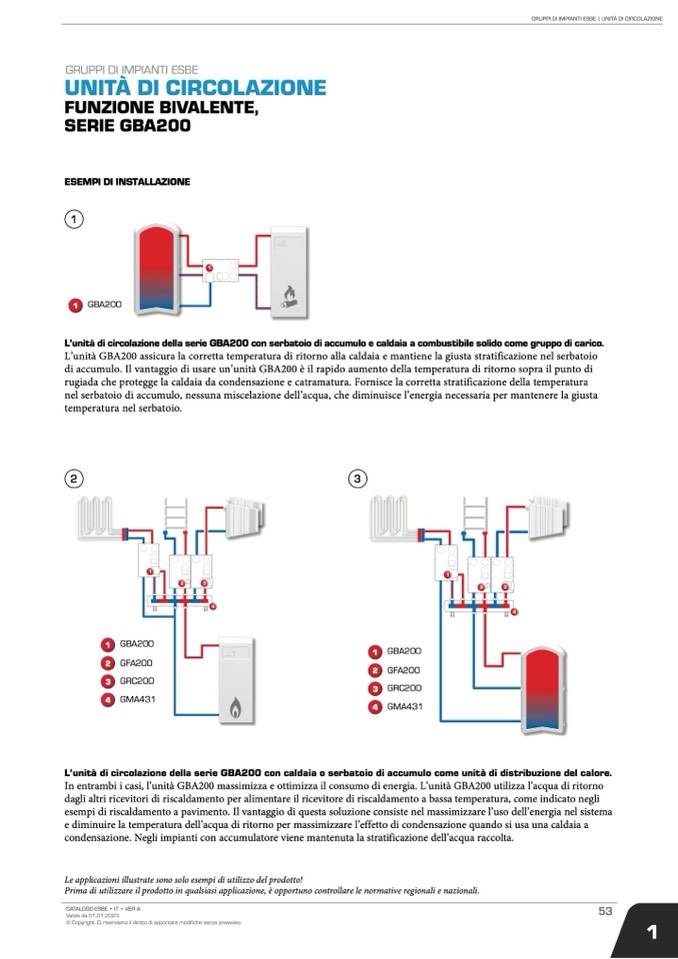

ESEMPI DI INSTALLAZIONE

1

1 GBA200

L’unità di circolazione della serie GBA200 con serbatoio di accumulo e caldaia a combustibile solido come gruppo di carico.

L’unità GBA200 assicura la corretta temperatura di ritorno alla caldaia e mantiene la giusta stratificazione nel serbatoio

di accumulo. Il vantaggio di usare un’unità GBA200 è il rapido aumento della temperatura di ritorno sopra il punto di

rugiada che protegge la caldaia da condensazione e catramatura. Fornisce la corretta stratificazione della temperatura

nel serbatoio di accumulo, nessuna miscelazione dell’acqua, che diminuisce l’energia necessaria per mantenere la giusta

temperatura nel serbatoio.

2

3

1 GGBBA1200

GFA100

2 GFA200

GRC200

3 GRC200

4 GMA431

GMA131

1 GBAGB2A0100

2 GFAG2FA0100

3 GRC200

4 GMA431

GRC200

GMA131

L’unità di circolazione della serie GBA200 con caldaia o serbatoio di accumulo come unità di distribuzione del calore.

In entrambi i casi, l’unità GBA200 massimizza e ottimizza il consumo di energia. L’unità GBA200 utilizza l’acqua di ritorno

dagli altri ricevitori di riscaldamento per alimentare il ricevitore di riscaldamento a bassa temperatura, come indicato negli

esempi di riscaldamento a pavimento. Il vantaggio di questa soluzione consiste nel massimizzare l’uso dell’energia nel sistema

e diminuire la temperatura dell’acqua di ritorno per massimizzare l’effetto di condensazione quando si usa una caldaia a

condensazione. Negli impianti con accumulatore viene mantenuta la stratificazione dell’acqua raccolta.

Le applicazioni illustrate sono solo esempi di utilizzo del prodotto!

Prima di utilizzare il prodotto in qualsiasi applicazione, è opportuno controllare le normative regionali e nazionali.

CATALOGO ESBE • IT • VER A

Valido da 01.01.2023

© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.
