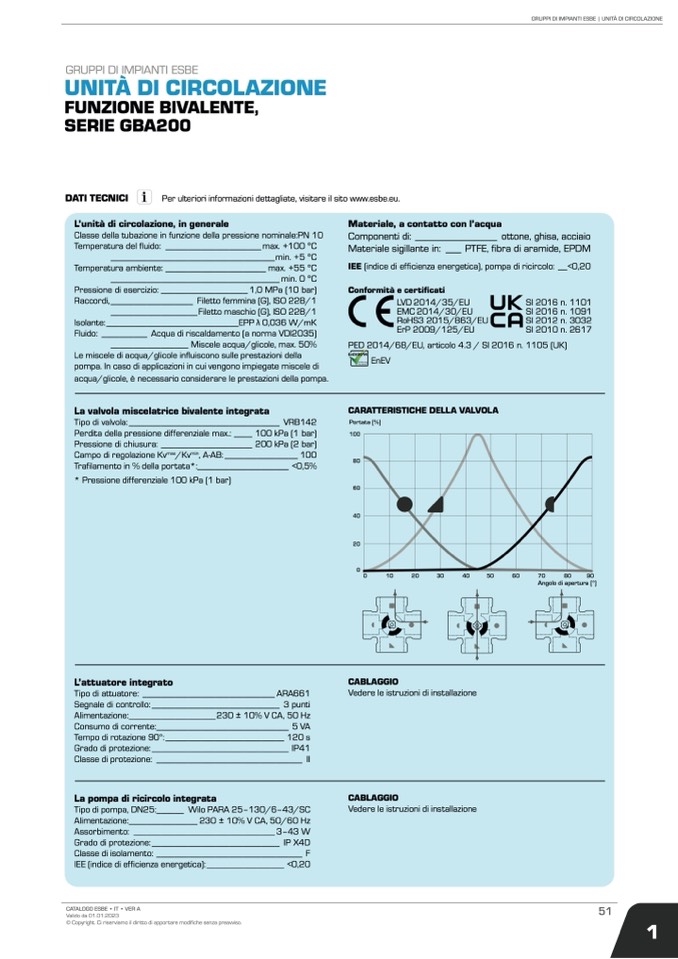

GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
FUNZIONE BIVALENTE,
SERIE GBA200
DATI TECNICI
Per ulteriori informazioni dettagliate, visitare il sito www.esbe.eu.
LVD2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
PED 2014/68/EU, articolo 4.3 / SI 2016 n.
EnEV
CARATTERISTICHE DELLA VALVOLA
Portata [%]
100
80
60
40
20
0
SI2016n.1101
SI 2016 n. 1091
SI 2012 n. 3032
SI 2010 n. 2617
1105 (UK)
GRUPPI DI IMPIANTI ESBE | UNITÀ DI CIRCOLAZIONE
L’unità di circolazione, in generale
Classe della tubazione in funzione della pressione nominale:PN 10
Temperatura del fluido: _____________________ max. +100 oC
____________________________________min. +5 oC
Temperatura ambiente: ______________________ max. +55 oC
_____________________________________ min. 0 oC
Pressione di esercizio: ___________________ 1,0 MPa (10 bar)
Raccordi,__________________ Filetto femmina (G), ISO 228/1
___________________Filetto maschio (G), ISO 228/1
Isolante:_____________________________EPP λ 0,036 W/mK
Fluido: __________ Acqua di riscaldamento (a norma VDI2035)
_________________ Miscele acqua/glicole, max. 50%
Le miscele di acqua/glicole influiscono sulle prestazioni della
pompa. In caso di applicazioni in cui vengono impiegate miscele di
acqua/glicole, è necessario considerare le prestazioni della pompa.
La valvola miscelatrice bivalente integrata
Tipo di valvola: _________________________________ VRB142
Perdita della pressione differenziale max.: ____ 100 kPa (1 bar)
Pressione di chiusura: ____________________ 200 kPa (2 bar)
Campo di regolazione Kv
max
/Kv
min
, A-AB: ________________ 100
Trafilamento in % della portata*:____________________ <0,5%
* Pressione differenziale 100 kPa (1 bar)
Materiale, a contatto con l’acqua
Componenti di: ________________ ottone, ghisa, acciaio
Materiale sigillante in: ___ PTFE, fibra di aramide, EPDM
IEE (indice di efficienza energetica), pompa di ricircolo: __<0,20
Conformità e certificati
0
10
20
30
40
50
60
70
80
90
Angolo di apertura [°]
L’attuatore integrato
Tipo di attuatore: _____________________________ ARA661
Segnale di controllo: ____________________________ 3 punti
Alimentazione:___________________230 ± 10% V CA, 50 Hz
Consumo di corrente:_____________________________ 5 VA
Tempo di rotazione 90°:__________________________ 120 s
Grado di protezione:______________________________ IP41
Classe di protezione: ________________________________ II
La pompa di ricircolo integrata
Tipo di pompa, DN25:______ Wilo PARA 25‒130/6‒43/SC
Alimentazione:_______________ 230 ± 10% V CA, 50/60 Hz
Assorbimento: _______________________________ 3–43 W
Grado di protezione:____________________________ IP X4D
Classe di isolamento: ________________________________ F
IEE (indice di efficienza energetica):_________________ <0,20
CATALOGO ESBE • IT • VER A
Valido da 01.01.2023
© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.
CABLAGGIO
Vedere le istruzioni di installazione
CABLAGGIO
Vedere le istruzioni di installazione
