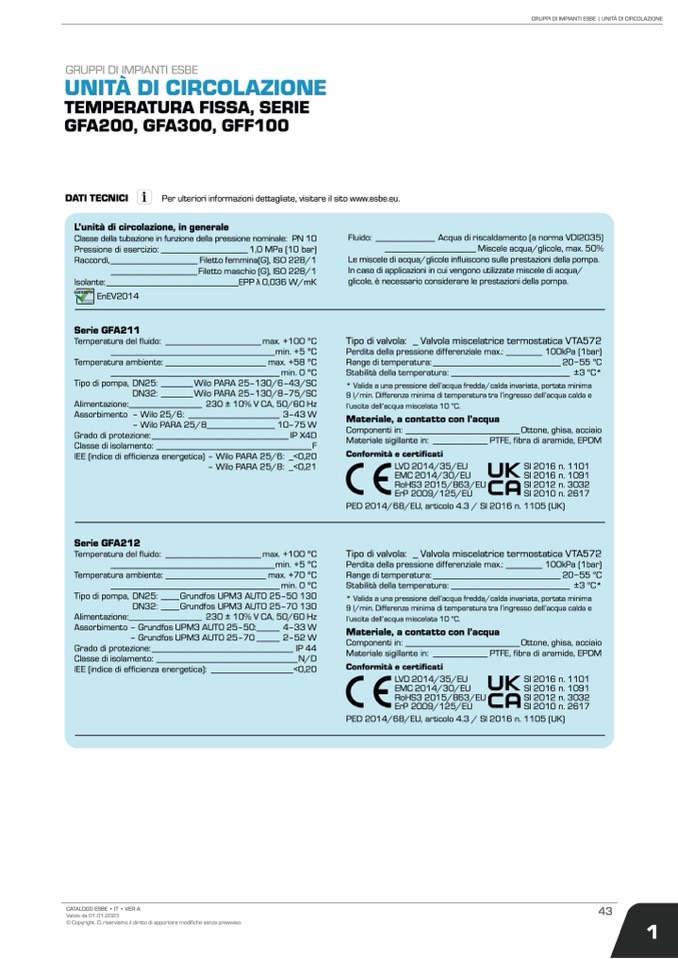

Esbe - 2023

GRUPPI DI IMPIANTI ESBE | UNITÀ DI CIRCOLAZIONE

GRUPPI DI IMPIANTI ESBE

UNITÀ DI CIRCOLAZIONE

TEMPERATURA FISSA, SERIE

GFA200, GFA300, GFF100

DATI TECNICI

Per ulteriori informazioni dettagliate, visitare il sito www.esbe.eu.

L’unità di circolazione, in generale

Classe della tubazione in funzione della pressione nominale: PN 10

Pressione di esercizio: ___________________ 1,0 MPa (10 bar)

Raccordi, ___________________ Filetto femmina(G), ISO 228/1

___________________Filetto maschio (G), ISO 228/1

Isolante:_____________________________EPP λ 0,036 W/mK

EnEV2014

Serie GFA211

Temperatura del fluido: _____________________ max. +100 oC

____________________________________min. +5 oC

Temperatura ambiente: ______________________ max. +58 oC

_____________________________________ min. 0 oC

Tipo di pompa, DN25: _______ Wilo PARA 25–130/6–43/SC

DN32: _______ Wilo PARA 25–130/8–75/SC

Alimentazione:________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento ‒ Wilo 25/6: ____________________ 3–43 W

‒ Wilo PARA 25/8_______________ 10–75 W

Grado di protezione: ______________________________ IP X4D

Classe di isolamento: __________________________________F

IEE (indice di efficienza energetica) ‒ Wilo PARA 25/6: _<0,20

‒ Wilo PARA 25/8: _<0,21

Serie GFA212

Temperatura del fluido: _____________________ max. +100 oC

____________________________________min. +5 oC

Temperatura ambiente: ______________________ max. +70 oC

_____________________________________ min. 0 oC

Tipo di pompa, DN25: ____Grundfos UPM3 AUTO 25–50 130

DN32: ____Grundfos UPM3 AUTO 25–70 130

Alimentazione:________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento ‒ Grundfos UPM3 AUTO 25–50:_____ 4–33 W

‒ Grundfos UPM3 AUTO 25–70 _____ 2–52 W

Grado di protezione:_______________________________ IP 44

Classe di isolamento: _______________________________N/D

IEE (indice di efficienza energetica): __________________<0,20

Fluido: _____________ Acqua di riscaldamento (a norma VDI2035)

____________________ Miscele acqua/glicole, max. 50%

Le miscele di acqua/glicole influiscono sulle prestazioni della pompa.

In caso di applicazioni in cui vengono utilizzate miscele di acqua/

glicole, è necessario considerare le prestazioni della pompa.

Tipo di valvola: _ Valvola miscelatrice termostatica VTA572

Perdita della pressione differenziale max.: ________ 100kPa (1bar)

Range di temperatura: ____________________________ 20−55 °C

Stabilità della temperatura: __________________________ ±3 °C*

* Valida a una pressione dell’acqua fredda/calda invariata, portata minima

9 l/min. Differenza minima di temperatura tra l’ingresso dell’acqua calda e

l’uscita dell’acqua miscelata 10 °C.

Materiale, a contatto con l’acqua

Componenti in: _________________________ Ottone, ghisa, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD 2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

SI 2016 n. 1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
