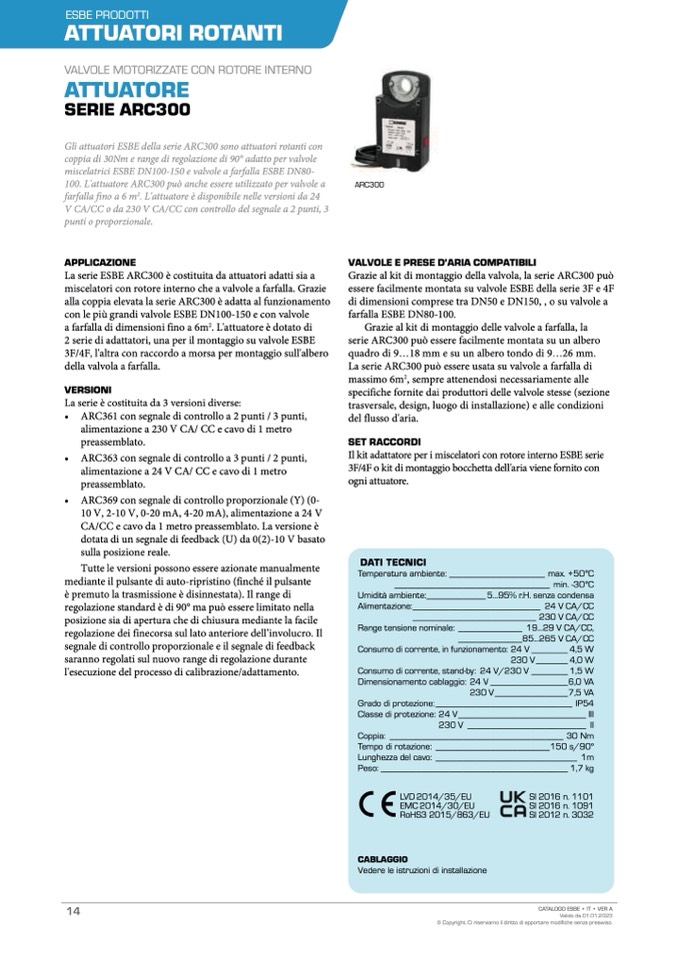

ESBE PRODOTTI
ATTUATORI ROTANTI
VALVOLE MOTORIZZATE CON ROTORE INTERNO
ATTUATORE
SERIE ARC300
Gli attuatori ESBE della serie ARC300 sono attuatori rotanti con
coppia di 30Nm e range di regolazione di 90° adatto per valvole
miscelatrici ESBE DN100-150 e valvole a farfalla ESBE DN80-
100. L'attuatore ARC300 può anche essere utilizzato per valvole a
farfalla fino a 6 m
2
. L'attuatore è disponibile nelle versioni da 24
V CA/CC o da 230 V CA/CC con controllo del segnale a 2 punti, 3
punti o proporzionale.
APPLICAZIONE
La serie ESBE ARC300 è costituita da attuatori adatti sia a
miscelatori con rotore interno che a valvole a farfalla. Grazie
alla coppia elevata la serie ARC300 è adatta al funzionamento
con le più grandi valvole ESBE DN100-150 e con valvole
a farfalla di dimensioni fino a 6m
2
. L'attuatore è dotato di
2 serie di adattatori, una per il montaggio su valvole ESBE
3F/4F, l'altra con raccordo a morsa per montaggio sull'albero
della valvola a farfalla.
VERSIONI
La serie è costituita da 3 versioni diverse:
• ARC361 con segnale di controllo a 2 punti / 3 punti,
alimentazione a 230 V CA/ CC e cavo di 1 metro
preassemblato.
• ARC363 con segnale di controllo a 3 punti / 2 punti,
alimentazione a 24 V CA/ CC e cavo di 1 metro
preassemblato.
• ARC369 con segnale di controllo proporzionale (Y) (0-
10 V, 2-10 V, 0-20 mA, 4-20 mA), alimentazione a 24 V
CA/CC e cavo da 1 metro preassemblato. La versione è
dotata di un segnale di feedback (U) da 0(2)-10 V basato
sulla posizione reale.
Tutte le versioni possono essere azionate manualmente
mediante il pulsante di auto-ripristino (finché il pulsante
è premuto la trasmissione è disinnestata). Il range di
regolazione standard è di 90° ma può essere limitato nella
posizione sia di apertura che di chiusura mediante la facile
regolazione dei finecorsa sul lato anteriore dell’involucro. Il
segnale di controllo proporzionale e il segnale di feedback
saranno regolati sul nuovo range di regolazione durante
l'esecuzione del processo di calibrazione/adattamento.
ARC300
VALVOLE E PRESE D’ARIA COMPATIBILI
Grazie al kit di montaggio della valvola, la serie ARC300 può
essere facilmente montata su valvole ESBE della serie 3F e 4F
di dimensioni comprese tra DN50 e DN150, , o su valvole a
farfalla ESBE DN80-100.
Grazie al kit di montaggio delle valvole a farfalla, la
serie ARC300 può essere facilmente montata su un albero
quadro di 9...18 mm e su un albero tondo di 9...26 mm.
La serie ARC300 può essere usata su valvole a farfalla di
massimo 6m
2
, sempre attenendosi necessariamente alle
specifiche fornite dai produttori delle valvole stesse (sezione
trasversale, design, luogo di installazione) e alle condizioni
del flusso d'aria.
SET RACCORDI
Il kit adattatore per i miscelatori con rotore interno ESBE serie
3F/4F o kit di montaggio bocchetta dell'aria viene fornito con
ogni attuatore.
DATI TECNICI
Temperatura ambiente: _____________________ max. +50oC
__________________________________ min. -30oC
Umidità ambiente:_____________ 5...95% r.H. senza condensa
Alimentazione:____________________________ 24 V CA/CC
___________________________ 230 V CA/CC
Range tensione nominale: ______________ 19...29 V CA/CC,
______________85...265 V CA/CC
Consumo di corrente, in funzionamento: 24 V ________ 4,5 W
230 V _______ 4,0 W
Consumo di corrente, stand-by: 24 V/230 V ________ 1,5 W
Dimensionamento cablaggio: 24 V _________________6,0 VA
230 V________________7,5 VA
Grado di protezione:______________________________ IP54
Classe di protezione: 24 V____________________________ III
230 V __________________________ II
Coppia: ______________________________________ 30 Nm
Tempo di rotazione: _________________________150 s/90°
Lunghezza del cavo: _______________________________ 1m
Peso: _________________________________________ 1,7 kg
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
CABLAGGIO
Vedere le istruzioni di installazione
SI 2016 n. 1101
SI 2016 n. 1091
SI 2012 n. 3032
CATALOGO ESBE • IT • VER A
14
Valido da 01.01.2023
