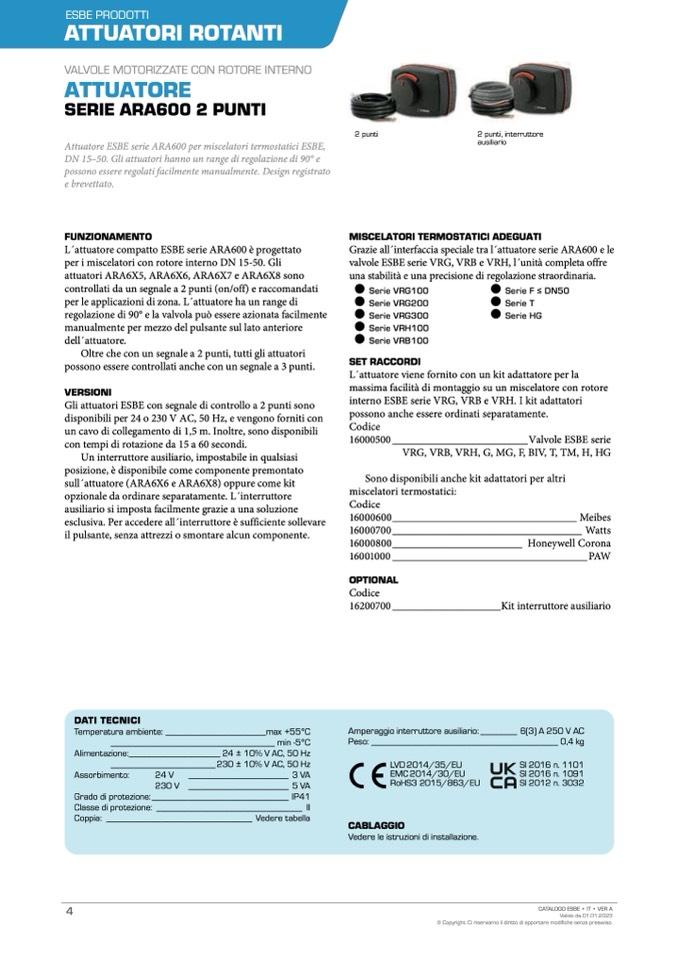

ESBE PRODOTTI
ATTUATORI ROTANTI
VALVOLE MOTORIZZATE CON ROTORE INTERNO
ATTUATORE
SERIE ARA600 2 PUNTI
Attuatore ESBE serie ARA600 per miscelatori termostatici ESBE,
DN 15–50. Gli attuatori hanno un range di regolazione di 90° e
possono essere regolati facilmente manualmente. Design registrato
e brevettato.
FUNZIONAMENTO
L ́attuatore compatto ESBE serie ARA600 è progettato
per i miscelatori con rotore interno DN 15-50. Gli
attuatori ARA6X5, ARA6X6, ARA6X7 e ARA6X8 sono
controllati da un segnale a 2 punti (on/off) e raccomandati
per le applicazioni di zona. L ́attuatore ha un range di
regolazione di 90° e la valvola può essere azionata facilmente
manualmente per mezzo del pulsante sul lato anteriore
dell ́attuatore.
Oltre che con un segnale a 2 punti, tutti gli attuatori
possono essere controllati anche con un segnale a 3 punti.
VERSIONI
Gli attuatori ESBE con segnale di controllo a 2 punti sono
disponibili per 24 o 230 V AC, 50 Hz, e vengono forniti con
un cavo di collegamento di 1,5 m. Inoltre, sono disponibili
con tempi di rotazione da 15 a 60 secondi.
Un interruttore ausiliario, impostabile in qualsiasi
posizione, è disponibile come componente premontato
sull ́attuatore (ARA6X6 e ARA6X8) oppure come kit
opzionale da ordinare separatamente. L ́interruttore
ausiliario si imposta facilmente grazie a una soluzione
esclusiva. Per accedere all ́interruttore è sufficiente sollevare
il pulsante, senza attrezzi o smontare alcun componente.
2 punti
2 punti, interruttore
ausiliario
DATI TECNICI
Temperatura ambiente: ______________________max +55oC
____________________________________ min -5oC
Alimentazione:____________________ 24 ± 10% V AC, 50 Hz
_______________________ 230 ± 10% V AC, 50 Hz
Assorbimento:
24 V
______________________ 3 VA
230 V ______________________ 5 VA
Grado di protezione:______________________________ IP41
Classe di protezione: ________________________________ II
Coppia: ________________________________ Vedere tabella
4
L ́attuatore viene fornito con un kit adattatore per la
massima facilità di montaggio su un miscelatore con rotore
interno ESBE serie VRG, VRB e VRH. I kit adattatori
possono anche essere ordinati separatamente.
Codice
16000500 _________________________Valvole ESBE serie
VRG, VRB, VRH, G, MG, F, BIV, T, TM, H, HG
Sono disponibili anche kit adattatori per altri
miscelatori termostatici:
Codice
16000600__________________________________ Meibes
16000700 ___________________________________ Watts
16000800________________________ Honeywell Corona
16001000 ____________________________________ PAW
OPTIONAL
Codice
16200700 ____________________Kit interruttore ausiliario
Amperaggio interruttore ausiliario: ________ 6(3) A 250 V AC
Peso: _________________________________________ 0,4 kg
MISCELATORI TERMOSTATICI ADEGUATI
Grazie all ́interfaccia speciale tra l ́attuatore serie ARA600 e le
valvole ESBE serie VRG, VRB e VRH, l ́unità completa offre
una stabilità e una precisione di regolazione straordinaria.
Serie VRG100
Serie VRG200
Serie VRG300
Serie VRH100
Serie VRB100
SET RACCORDI
Serie F ≤ DN50
Serie T
Serie HG
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
CABLAGGIO
Vedere le istruzioni di installazione.
SI 2016 n. 1101
SI 2016 n. 1091
SI 2012 n. 3032
CATALOGO ESBE • IT • VER A
Valido da 01.01.2023
© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.
