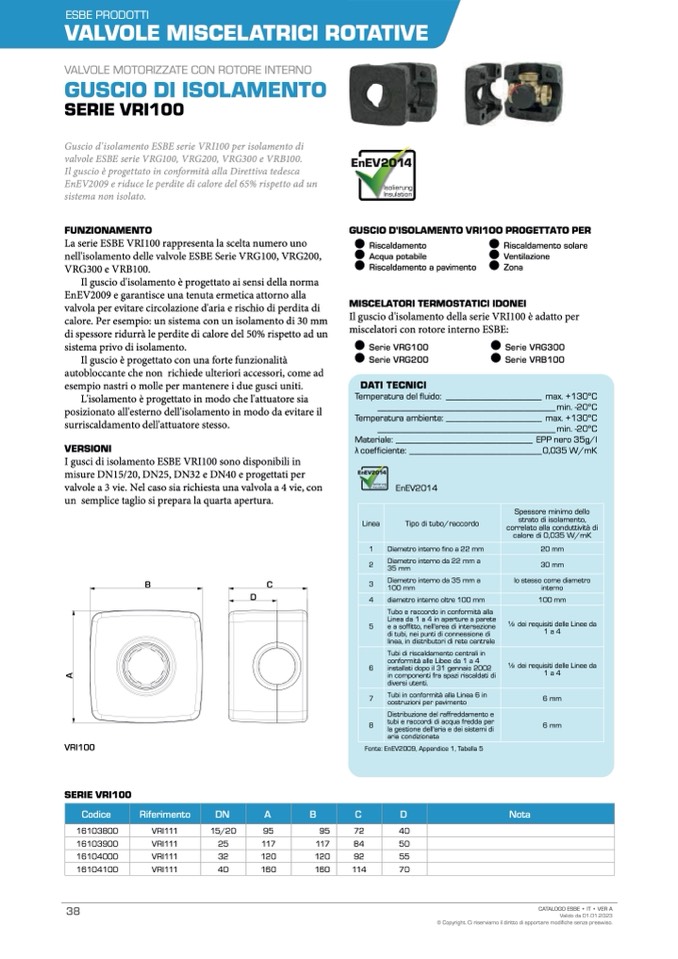

ESBE PRODOTTI
VALVOLE MISCELATRICI ROTATIVE
VALVOLE MOTORIZZATE CON ROTORE INTERNO
GUSCIO DI ISOLAMENTO
SERIE VRI100
Guscio d'isolamento ESBE serie VRI100 per isolamento di
valvole ESBE serie VRG100, VRG200, VRG300 e VRB100.
Il guscio è progettato in conformità alla Direttiva tedesca
EnEV2009 e riduce le perdite di calore del 65% rispetto ad un
sistema non isolato.
FUNZIONAMENTO
La serie ESBE VRI100 rappresenta la scelta numero uno
nell'isolamento delle valvole ESBE Serie VRG100, VRG200,
VRG300 e VRB100.
Il guscio d'isolamento è progettato ai sensi della norma
EnEV2009 e garantisce una tenuta ermetica attorno alla
valvola per evitare circolazione d'aria e rischio di perdita di
calore. Per esempio: un sistema con un isolamento di 30 mm
di spessore ridurrà le perdite di calore del 50% rispetto ad un
sistema privo di isolamento.
Il guscio è progettato con una forte funzionalità
autobloccante che non richiede ulteriori accessori, come ad
esempio nastri o molle per mantenere i due gusci uniti.
L'isolamento è progettato in modo che l'attuatore sia
posizionato all'esterno dell'isolamento in modo da evitare il
surriscaldamento dell'attuatore stesso.
VERSIONI
I gusci di isolamento ESBE VRI100 sono disponibili in
misure DN15/20, DN25, DN32 e DN40 e progettati per
valvole a 3 vie. Nel caso sia richiesta una valvola a 4 vie, con
un semplice taglio si prepara la quarta apertura.
GUSCIO D'ISOLAMENTO VRI1OO PROGETTATO PER
VRI100
SERIE VRI100
16103800
16103900
16104000
16104100
38
VRI111
15/20
95
95
72
40
VRI111
25
117
117
84
50
VRI111
32
120
120
92
55
VRI111
40
160
160
114
70
B
C
3
Diametro interno da 35 mm a
100 mm
D
4
diametro interno oltre 100 mm
7
Tubi in conformità alla Linea 6 in
costruzioni per pavimento
Fonte: EnEV2009, Appendice 1, Tabella 5
Riscaldamento
Acqua potabile
Riscaldamento a pavimento
Riscaldamento solare
Ventilazione
Zona
MISCELATORI TERMOSTATICI IDONEI
Il guscio d'isolamento della serie VRI100 è adatto per
miscelatori con rotore interno ESBE:
Serie VRG100
Serie VRG300
Serie VRG200
Serie VRB100
DATI TECNICI
Temperatura del fluido: _____________________ max. +130oC
_______________________________________ min. -20oC
Temperatura ambiente: _____________________ max. +130oC
_______________________________________ min. -20oC
Materiale: ______________________________ EPP nero 35g/l
λ coefficiente: _____________________________0,035 W/mK
EnEV2014
1
Diametro interno fino a 22 mm
2
Diametro interno da 22 mm a
35 mm
20 mm
30 mm
lo stesso come diametro
interno
100 mm
6 mm
CATALOGO ESBE • IT • VER A
Valido da 01.01.2023
© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.
Linea
Tipo di tubo/raccordo
Spessore minimo dello
strato di isolamento,
correlato alla conduttività di
calore di 0,035 W/mK
5
Tubo e raccordo in conformità alla
Linea da 1 a 4 in aperture a parete
e a soffitto, nell'area di intersezione
di tubi, nei punti di connessione di
linea, in distributori di rete centrale
1⁄2 dei requisiti delle Linee da
1 a4
6
Tubi di riscaldamento centrali in
conformità alle Libee da 1 a 4
installati dopo il 31 gennaio 2002
in componenti fra spazi riscaldati di
diversi utenti.
1⁄2 dei requisiti delle Linee da
1 a4
A
8
Distribuzione del raffreddamento e
tubi e raccordi di acqua fredda per
la gestione dell'aria e dei sistemi di
aria condizionata
6 mm
Codice
Riferimento
DN
A
B
C
D
Nota
