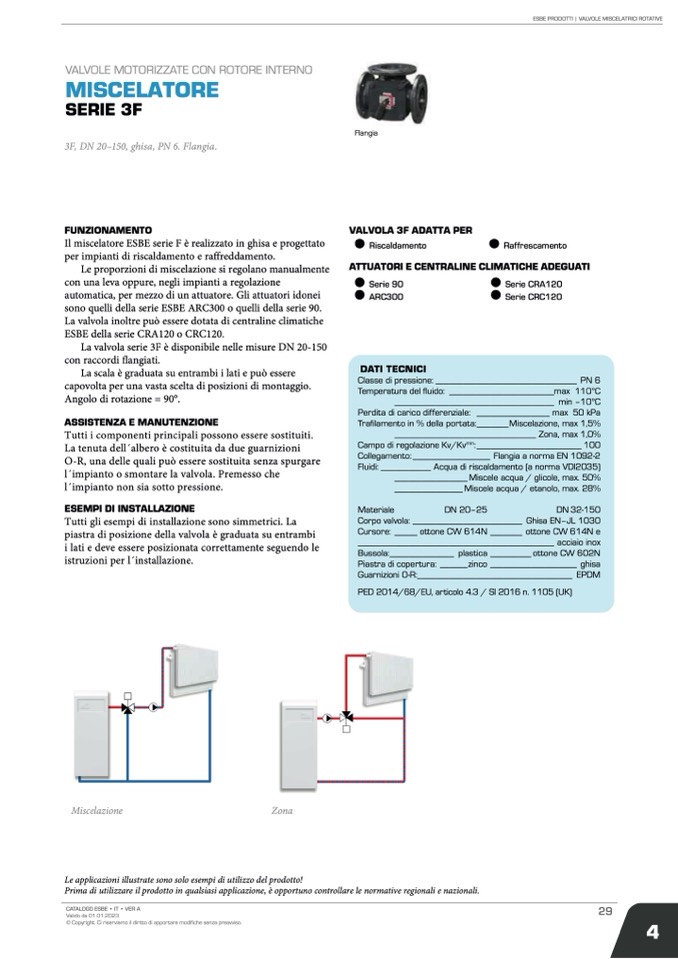

ESBE PRODOTTI | VALVOLE MISCELATRICI ROTATIVE
VALVOLE MOTORIZZATE CON ROTORE INTERNO
MISCELATORE
SERIE 3F
3F, DN 20–150, ghisa, PN 6. Flangia.
FUNZIONAMENTO
Il miscelatore ESBE serie F è realizzato in ghisa e progettato
per impianti di riscaldamento e raffreddamento.
Le proporzioni di miscelazione si regolano manualmente
con una leva oppure, negli impianti a regolazione
automatica, per mezzo di un attuatore. Gli attuatori idonei
sono quelli della serie ESBE ARC300 o quelli della serie 90.
La valvola inoltre può essere dotata di centraline climatiche
ESBE della serie CRA120 o CRC120.
La valvola serie 3F è disponibile nelle misure DN 20-150
con raccordi flangiati.
La scala è graduata su entrambi i lati e può essere
capovolta per una vasta scelta di posizioni di montaggio.
Angolo di rotazione = 90°.
ASSISTENZA E MANUTENZIONE
Tutti i componenti principali possono essere sostituiti.
La tenuta dell ́albero è costituita da due guarnizioni
O-R, una delle quali può essere sostituita senza spurgare
l ́impianto o smontare la valvola. Premesso che
l ́impianto non sia sotto pressione.
ESEMPI DI INSTALLAZIONE
Tutti gli esempi di installazione sono simmetrici. La
piastra di posizione della valvola è graduata su entrambi
i lati e deve essere posizionata correttamente seguendo le
istruzioni per l ́installazione.
Miscelazione
Zona
Flangia
VALVOLA 3F ADATTA PER
Riscaldamento
Raffrescamento
ATTUATORI E CENTRALINE CLIMATICHE ADEGUATI
Classe di pressione: _______________________________ PN 6
Temperatura del fluido: _______________________max 110°C
___________________________________ min –10°C
Perdita di carico differenziale: ________________ max 50 kPa
Trafilamento in % della portata:_______Miscelazione, max 1,5%
_______________________________ Zona, max 1,0%
Campo di regolazione Kv/Kv
min
:_______________________ 100
Collegamento:_________________ Flangia a norma EN 1092-2
Fluidi: ___________ Acqua di riscaldamento (a norma VDI2035)
________________ Miscele acqua / glicole, max. 50%
_______________ Miscele acqua / etanolo, max. 28%
Materiale
DN 20–25
DN 32-150
Corpo valvola: ________________________ Ghisa EN–JL 1030
Cursore: _____ ottone CW 614N _______ ottone CW 614N e
___________________________________________ acciaio inox
Bussola:______________ plastica _________ ottone CW 602N
Piastra di copertura: ______zinco ___________________ ghisa
Guarnizioni O-R:__________________________________ EPDM
PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
Le applicazioni illustrate sono solo esempi di utilizzo del prodotto!
Prima di utilizzare il prodotto in qualsiasi applicazione, è opportuno controllare le normative regionali e nazionali.
CATALOGO ESBE • IT • VER A
Valido da 01.01.2023
© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.
