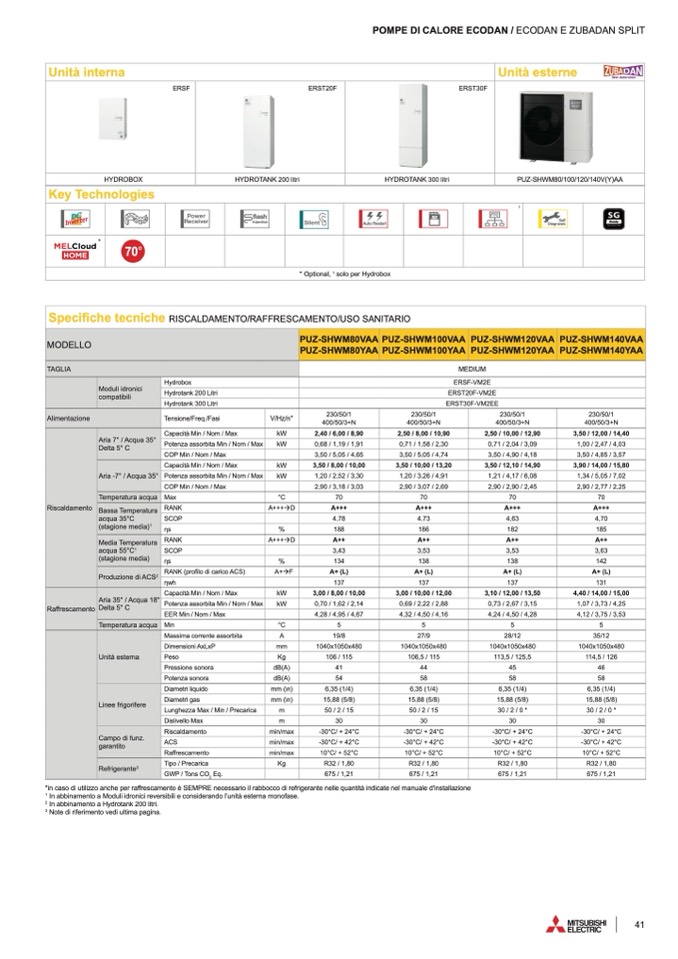

POMPE DI CALORE ECODAN / ECODAN E ZUBADAN SPLIT

Unità interna

Unità esterne

ERSF

ERST20F

ERST30F

HYDROBOX

HYDROTANK 200 litri

HYDROTANK 300 litri

PUZ-SHWM80/100/120/140V(Y)AA

Key Technologies

flash

Injection

SD

FTC

1

*

70°

* Optional,

1

solo per Hydrobox

Speci

fiche tecniche

RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO

MODELLO

PUZ-SHWM80VAA

PUZ-SHWM80YAA

PUZ-SHWM100VAA

PUZ-SHWM100YAA

PUZ-SHWM120VAA

PUZ-SHWM120YAA

PUZ-SHWM140VAA

PUZ-SHWM140YAA

TAGLIA

MEDIUM

Moduli idronici

compatibili

Hydrobox

Hydrotank 200 Litri

Hydrotank 300 Litri

ERSF-VM2E

ERST20F-VM2E

ERST30F-VM2EE

Alimentazione

Tensione/Freq./Fasi

V/Hz/n°

230/50/1

230/50/1

230/50/1

230/50/1

400/50/3+N

400/50/3+N

400/50/3+N

400/50/3+N

Riscaldamento

Aria 7° / Acqua 35°

Capacit

à Min / Nom / Max

kW

Delta 5° C

Potenza assorbita Min / Nom / Max

kW

COP Min / Nom / Max

2,40 / 6,00 / 8,90

0,68 / 1,19 / 1,91

3,50 / 5,05 / 4,65

2,50 / 8,00 / 10,90

0,71 / 1,58 / 2,30

3,50 / 5,05 / 4,74

2,50 / 10,00 / 12,90

0,71 / 2,04 / 3,09

3,50 / 4,90 / 4,18

3,50 / 12,00 / 14,40

1,00 / 2,47 / 4,03

3,50 / 4,85 / 3,57

Capacit

à Min / Nom / Max

kW

Aria -7° / Acqua 35° Potenza assorbita Min / Nom / Max

kW

COP Min / Nom / Max

3,50 / 8,00 / 10,00

1,20 / 2,52 / 3,30

2,90 / 3,18 / 3,03

3,50 / 10,00 / 13,20

1,20 / 3,26 / 4,91

2,90 / 3,07 / 2,69

3,50 / 12,10 / 14,90

1,21 / 4,17 / 6,08

2,90 / 2,90 / 2,45

3,90 / 14,00 / 15,80

1,34 / 5,05 / 7,02

2,90 / 2,77 / 2,25

Temperatura acqua Max

°C

70

70

70

70

Bassa Temperatura RANK

A+++D

A+++

A+++

A+++

A+++

acqua 35°C

SCOP

4,78

4,73

4,63

4,70

(stagione media)

1

ηs

%

188

186

182

185

Media Temperatura RANK

A+++D

A++

A++

A++

A++

acqua 55°C

1

SCOP

3,43

3,53

3,53

3,63

(stagione media)

ηs

%

134

138

138

142

Produzione di ACS

2

RANK (profilo di carico ACS)

A+F

A+ (L)

A+ (L)

A+ (L)

A+ (L)

ηwh

137

137

137

131

Raffrescamento

Aria 35° / Acqua 18°

Capacità Min / Nom / Max

kW

Delta 5° C

Potenza assorbita Min / Nom / Max

kW

EER Min / Nom / Max

3,00 / 8,00 / 10,00

0,70 / 1,62 / 2,14

4,28 / 4,95 / 4,67

3,00 / 10,00 / 12,00

0,69 / 2,22 / 2,88

4,32 / 4,50 / 4,16

3,10 / 12,00 / 13,50

0,73 / 2,67 / 3,15

4,24 / 4,50 / 4,28

4,40 / 14,00 / 15,00

1,07 / 3,73 / 4,25

4,12 / 3,75 / 3,53

Temperatura acqua Min

°C

5

5

5

5

Massima corrente assorbita

Dimensioni AxLxP

Unit

à esterna

Peso

Pressione sonora

Potenza sonora

A

19/8

mm

1040x1050x480

Kg

106 / 115

dB(A)

41

dB(A)

54

27/9

1040x1050x480

106,5 / 115

44

58

28/12

1040x1050x480

113,5 / 125,5

45

58

35/12

1040x1050x480

114,5 / 126

46

58

Linee frigorifere

Diametri liquido

Diametri gas

Lunghezza Max / Min / Precarica

Dislivello Max

mm (in)

mm (in)

m

m

6,35 (1/4)

15,88 (5/8)

50 / 2 / 15

30

6,35 (1/4)

15,88 (5/8)

50 / 2 / 15

30

6,35 (1/4)

15,88 (5/8)

30 / 2 / 0 *

30

6,35 (1/4)

15,88 (5/8)

30 / 2 / 0 *

30

Campo di funz.

garantito

Riscaldamento

ACS

Raffrescamento

min/max

min/max

min/max

-30°C/ + 24°C

-30°C/ + 42°C

10°C/ + 52°C

-30°C/ + 24°C

-30°C/ + 42°C

10°C/ + 52°C

-30°C/ + 24°C

-30°C/ + 42°C

10°C/ + 52°C

-30°C/ + 24°C

-30°C/ + 42°C

10°C/ + 52°C

Refrigerante

3

Tipo / Precarica

Kg

R32 / 1,80

R32 / 1,80

R32 / 1,80

R32 / 1,80

GWP / Tons CO

2

Eq.

675 / 1,21

675 / 1,21

675 / 1,21

675 / 1,21

*in caso di utilizzo anche per raffrescamento

è SEMPRE necessario il rabbocco di refrigerante nelle quantità indicate nel manuale d'installazione

1

In abbinamento a Moduli idronici reversibili e considerando l’unit

à esterna monofase.

2

In abbinamento a Hydrotank 200 litri.

3

Note di riferimento vedi ultima pagina.
