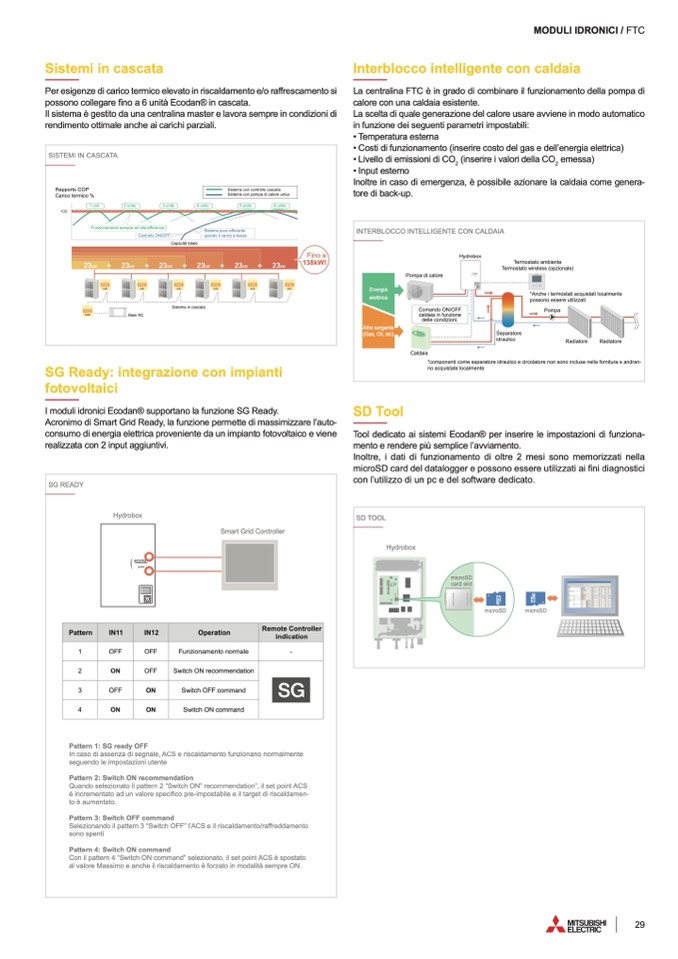

Sistemi in cascata
Per esigenze di carico termico elevato in riscaldamento e/o raffrescamento si
possono collegare
fino a 6 unità Ecodan® in cascata.
Il sistema
è gestito da una centralina master e lavora sempre in condizioni di
rendimento ottimale anche ai carichi parziali.
MODULI IDRONICI / FTC
Interblocco intelligente con caldaia
La centralina FTC
è in grado di combinare il funzionamento della pompa di
calore con una caldaia esistente.
La scelta di quale generazione del calore usare avviene in modo automatico
in funzione dei seguenti parametri impostabili:
• Temperatura esterna
• Costi di funzionamento (inserire costo del gas e dell’energia elettrica)
• Livello di emissioni di CO
2
(inserire i valori della CO
2
emessa)
• Input esterno
Inoltre in caso di emergenza, è possibile azionare la caldaia come genera-
tore di back-up.
SISTEMI IN CASCATA
Rapporto COP
Carico termico %
100
1 unit
2 units
3 units
Funzionamento sempre ad alta ef
ficienza !
4 units
5 units
Sistema poco efficiente
quando il carico
è basso
6 units
+ 23
kW
23
kW
FTC
main
+ 23
kW
Sistema in cascata
FTC
sub
FTC
sub
FTC
sub
+ 23
kW
FTC
sub
Fino a
138kW!
Controllo ON/OFF
+ 23
kW
FTC
FTC
sub
sub
Main RC
+ 23
kW
Capacità totale
Sistema con controllo cascata
Sistema con pompa di calore unica
INTERBLOCCO INTELLIGENTE CON CALDAIA
Energia
elettrica
Altra sorgente
(Gas, Oil, etc)
Pompa di calore
Caldaia
Hydrobox
Termostato ambiente
Termostato wireless (opzionale)
*Anche i termostati acquistati localmente
possono essere utilizzati
Pompa
Radiatore
*componenti come separatore idraulico e circolatore non sono incluse nella fornitura e andran-
no acquistate localmente
Comando ON/OFF
caldaia in funzione
delle condizioni.
Separatore
idraulico
Radiatore
SG Ready: integrazione con impianti
fotovoltaici
I moduli idronici Ecodan® supportano la funzione SG Ready.
Acronimo di Smart Grid Ready, la funzione permette di massimizzare l’auto-
consumo di energia elettrica proveniente da un impianto fotovoltaico e viene
realizzata con 2 input aggiuntivi.
SD Tool
Tool dedicato ai sistemi Ecodan® per inserire le impostazioni di funziona-
mento e rendere più semplice l’avviamento.
Inoltre, i dati di funzionamento di oltre 2 mesi sono memorizzati nella
microSD card del datalogger e possono essere utilizzati ai fini diagnostici
con l’utilizzo di un pc e del software dedicato.
SG READY
Hydrobox
Smart Grid Controller
Pattern
IN11
IN12
Operation
Remote Controller
indication
1
OFF
OFF
Funzionamento normale
-
2
ON
OFF
Switch ON recommendation
SG
3
OFF
ON
Switch OFF command
4
ON
ON
Switch ON command
Pattern 1: SG ready OFF
In caso di assenza di segnale, ACS e riscaldamento funzionano normalmente
seguendo le impostazioni utente
Pattern 2: Switch ON recommendation
Quando selezionato il pattern 2 “Switch ON” recommendation”, il set point ACS
è incrementato ad un valore specifico pre-impostabile e il target di riscaldamen-
to
è aumentato.
Pattern 3: Switch OFF command
Selezionando il pattern 3 “Switch OFF” l’ACS e il riscaldamento/raffreddamento
sono spenti
Pattern 4: Switch ON command
Con il pattern 4 “Switch ON command” selezionato, il set point ACS è spostato
al valore Massimo e anche il riscaldamento è forzato in modalità sempre ON.
SD TOOL
Hydrobox
microSD
card slot
microSD
microSD
