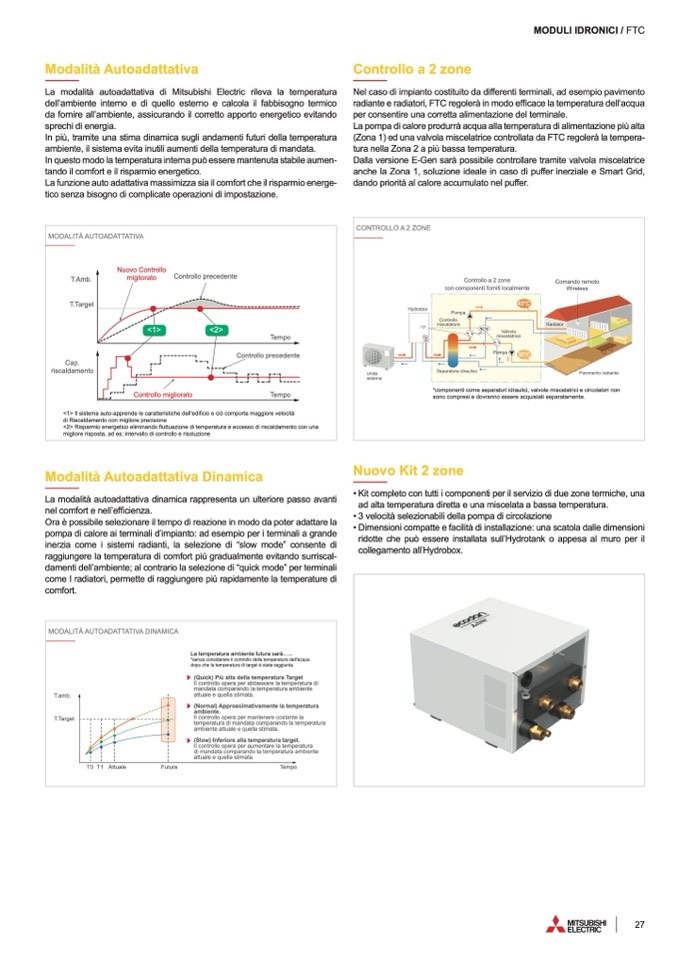

Modalit
à Autoadattativa
La modalit
à autoadattativa di Mitsubishi Electric rileva la temperatura
dell’ambiente interno e di quello esterno e calcola il fabbisogno termico
da fornire all’ambiente, assicurando il corretto apporto energetico evitando
sprechi di energia.
In pi
ù, tramite una stima dinamica sugli andamenti futuri della temperatura
ambiente, il sistema evita inutili aumenti della temperatura di mandata.
In questo modo la temperatura interna può essere mantenuta stabile aumen-
tando il comfort e il risparmio energetico.
La funzione auto adattativa massimizza sia il comfort che il risparmio energe-
tico senza bisogno di complicate operazioni di impostazione.
Controllo a 2 zone
Nel caso di impianto costituito da differenti terminali, ad esempio pavimento
radiante e radiatori, FTC regoler
à in modo efficace la temperatura dell’acqua
per consentire una corretta alimentazione del terminale.
La pompa di calore produrr
à acqua alla temperatura di alimentazione pi
ù alta
(Zona 1) ed una valvola miscelatrice controllata da FTC regolerà la tempera-
tura nella Zona 2 a pi
ù bassa temperatura.
Dalla versione E-Gen sar
à possibile controllare tramite valvola miscelatrice
anche la Zona 1, soluzione ideale in caso di puffer inerziale e Smart Grid,
dando priorità al calore accumulato nel puffer.
MODULI IDRONICI / FTC
CONTROLLO A 2 ZONE
Controllo a 2 zone
con componenti forniti localmente
Comando remoto
Wireless
Radiator
Pavimento radiante
*componenti come separatori idraulici, valvole miscelatrici e circolatori non
sono compresi e dovranno essere acquistati separatamente.
Hydrobox
40°C
Pompa
Controllo
miscelatore
Separatore idraulico
NEW
Pompa
30°C
Valvola
miscelatrice
Unit
à
esterna
MODALIT
À AUTOADATTATIVA
T.Amb.
T.Target
Cap.
riscaldamento
Nuovo Controllo
migliorato
<1>
Controllo precedente
<2>
Controllo migliorato
Tempo
Controllo precedente
Tempo
<1> Il sistema auto-apprende le caratteristiche dell'edi
ficio e ciò comporta maggiore velocità
di Riscaldamento con migliore precisione
<2> Risparmio energetico eliminando
fluttuazione di temperatura e eccesso di riscaldamento con una
migliore risposta, ad es: intervallo di controllo e risoluzione
Modalit
à Autoadattativa Dinamica
La modalit
à autoadattativa dinamica rappresenta un ulteriore passo avanti
nel comfort e nell’ef
ficienza.
Ora
è possibile selezionare il tempo di reazione in modo da poter adattare la
pompa di calore ai terminali d’impianto: ad esempio per i terminali a grande
inerzia come i sistemi radianti, la selezione di “slow mode” consente di
raggiungere la temperatura di comfort più gradualmente evitando surriscal-
damenti dell’ambiente; al contrario la selezione di “quick mode” per terminali
come I radiatori, permette di raggiungere pi
ù rapidamente la temperature di
comfort.
Nuovo Kit 2 zone
• Kit completo con tutti i componenti per il servizio di due zone termiche, una
ad alta temperatura diretta e una miscelata a bassa temperatura.
• 3 velocità selezionabili della pompa di circolazione
• Dimensioni compatte e facilit
à di installazione: una scatola dalle dimensioni
ridotte che può essere installata sull’Hydrotank o appesa al muro per il
collegamento all’Hydrobox.
MODALIT
À AUTOADATTATIVA DINAMICA
T.amb.
T.Target
Il controllo opera per abbassare la temperatura di
mandata comparando la temperatura ambiente
attuale e quella stimata.
La temperatura ambiente futura sar
à......
*senza considerare il controllo della temperatura dell'acqua
dopo che la temperatura di target
è stata raggiunta.
(Quick) Pi
ù alta della temperatura Target
T0 T1 Attuale
Futura
Tempo
(Normal) Approssimativamente la temperatura
ambiente.
Il controllo opera per mantenere costante la
temperatura di mandata comparando la temperatura
ambiente attuale e quella stimata.
(Slow) Inferiore alla temperatura target.
Il controllo opera per aumentare la temperatura
di mandata comparando la temperatura ambiente
attuale e quella stimata.
