La tabella seguente mostra un esempio delle lunghezze delle colonne montanti realizzabili in base alle condizioni ipotizzate
:
Condizioni limite
Sistema
COOL-FIT 2.0 SDR11 (d32-d140), COOL-FIT 4.0 SDR11
(d160-d450)
Temperatura
fluido
da +6 a +47°
C
Temperatura ambiente
da -5 a +45°
C
Temperatura di installazione
da -5 a +40°
C
Posizione del punto
fisso
Al centro del tubo montant
e
Pressione sul livello superiore
3 bar (PTop)
Distanza supporto verticale
Uguale a quella orizzontale (aumento della stabilità pe
r
tubi montanti molto lunghi)
PTo
p
Distanza supporto tubo
Punto fisso
Punto fiss
o
ridotta per montanti lunghi
per aumento forz
a
Orizzontal
e
Verticale
Max. lungh.
Forza del
Max. lungh.
Forza del
del montante
punto fisso
del montant
e
punto fisso
[m
]
[m
]
(LRiser
)
[kN
]
(LRiser)
[kN]
[m
]
[m
]
d32/75
1.6
1.6
32.5
0.6
d40/90
1.7
1.7
40.5
1.
0
L
R
i
s
e
r
d50/90
1.7
1.7
32.5
1.
0
F
i
x
p
o
i
n
t
d63/110
1.9
1.9
39.5
1.
9
d75/125
2.0
2.0
43.5
2.9
d90/140
2.0
2.0
48.0
4.
4
d110/160
2.1
2.1
52.0
6.
6
5
E
s

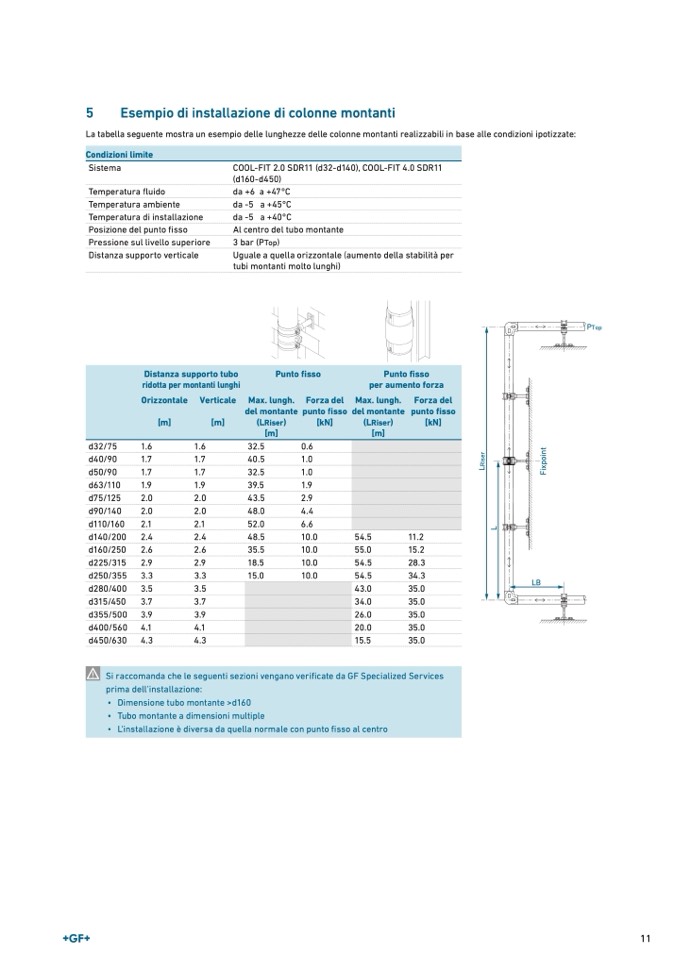

empio di installazione di colonne montant
i
L
d140/200
2.4
2.4
48.5
10.0
54.5
11.2
d160/250
2.6
2.6
35.5
10.0
55.0
15.2
d225/315
2.9
2.9
18.5
10.0
54.5
28.3
d250/355
3.3
3.3
15.0
10.0
54.5
34.
3
LB
d280/400
3.5
3.5
43.0
35.0
d315/450
3.7
3.7
34.0
35.0
d355/500
3.9
3.9
26.0
35.0
d400/560
4.1
4.1
20.0
35.0
d450/630
4.3
4.3
15.5
35.0
Si raccomanda che le seguenti sezioni vengano verificate da GF Specialized Service
s
prima dell'installazione
:
• Dimensione tubo montante >d16
0
• Tubo montante a dimensioni multiple
• L'installazione è diversa da quella normale con punto
fisso al centro
