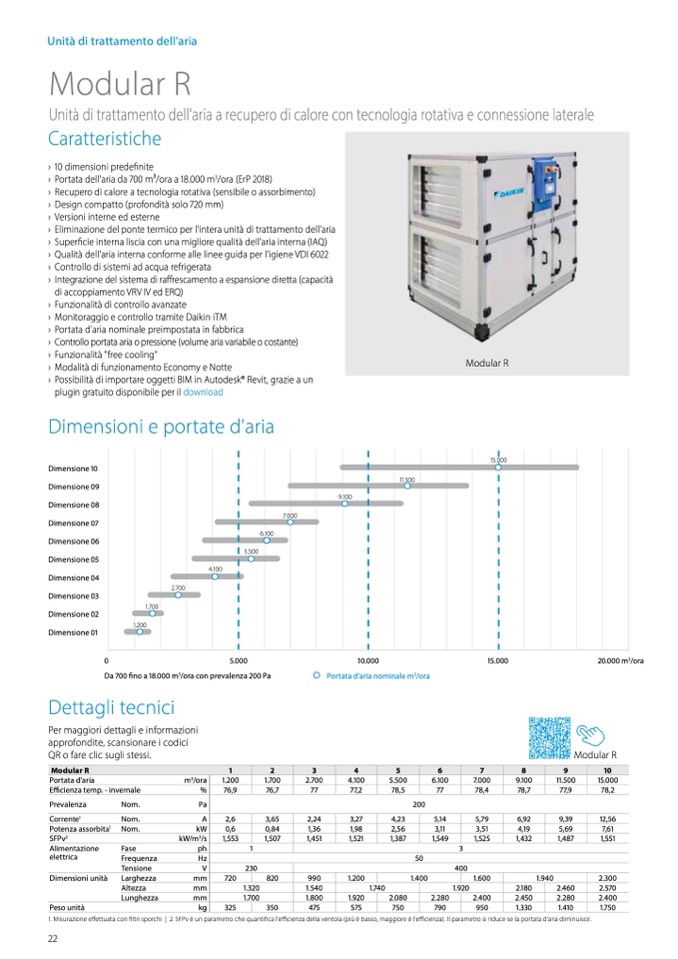

Unità di trattamento dell'aria

Modular R

Unità di trattamento dell'aria a recupero di calore con tecnologia rotativa e connessione laterale

Caratteristiche

› 10 dimensioni predefinite

› Portata dell'aria da 700 m3/ora a 18.000 m

3

/ora (ErP 2018)

› Recupero di calore a tecnologia rotativa (sensibile o assorbimento)

› Design compatto (profondità solo 720 mm)

› Versioni interne ed esterne

› Eliminazione del ponte termico per l'intera unità di trattamento dell'aria

› Superficie interna liscia con una migliore qualità dell'aria interna (IAQ)

› Qualità dell'aria interna conforme alle linee guida per l'igiene VDI 6022

› Controllo di sistemi ad acqua refrigerata

› Integrazione del sistema di raffrescamento a espansione diretta (capacità

di accoppiamento VRV IV ed ERQ)

› Funzionalità di controllo avanzate

› Monitoraggio e controllo tramite Daikin iTM

› Portata d'aria nominale preimpostata in fabbrica

› Controlloportataariaopressione(volumeariavariabileocostante)

› Funzionalità "free cooling"

› Modalità di funzionamento Economy e Notte

› Possibilità di importare oggetti BIM in Autodesk® Revit, grazie a un

plugin gratuito disponibile per il download

Dimensioni e portate d'aria

Modular R

9.100

7.000

6.100

5.500

4.100

2.700

1.700

1.200

15.000

11.500

Dimensione 10

Dimensione 09

Dimensione 08

Dimensione 07

Dimensione 06

Dimensione 05

Dimensione 04

Dimensione 03

Dimensione 02

Dimensione 01

0

5.000

Da 700 fino a 18.000 m

3

/ora con prevalenza 200 Pa

10.000

Portata d'aria nominale m

3

/ora

200

15.000

20.000 m

3

/ora

Modular R

Dettagli tecnici

Per maggiori dettagli e informazioni

approfondite, scansionare i codici

QR o fare clic sugli stessi.

Modular R

Portata d'aria

Efficienza temp. - invernale

1

10

15.000

78,2

12,56

7,61

1,551

2.300

2.570

2.400

1.750

2

3

4

5

6

7

8

9

m

3

/ora

%

1.200

1.700

2.700

4.100

5.500

6.100

7.000

9.100

11.500

76,9

76,7

77

77,2

78,5

77

78,4

78,7

7 7,9

Prevalenza

Corrente

1

Potenza assorbita

1

SFPv

2

Alimentazione

elettrica

Dimensioni unità

Peso unità

Nom.

Pa

Nom.

A

Nom.

kW

kW/m

3

/s

Fase

ph

Frequenza

Hz

Tensione

V

Larghezza

mm

Altezza

mm

Lunghezza

mm

kg

3

2,6

3,65

2,24

3,27

4,23

5,14

5,79

6,92

9,39

0,6

0,84

1,36

1,98

2,56

3,11

3,51

4,19

5,69

1,553

1,507

1,451

1,521

1,387

1,549

1,525

1,432

1,487

1

50

400

230

720

820

990

1.200

1.400

1.600

1.940

1.320

1.540

1.740

1.920

2.180

2.460

1.700

1.800

1.920

2.080

2.280

2.400

2.450

2.280

325

350

475

575

750

790

950

1.330

1.410

1. Misurazione effettuata con filtri sporchi | 2. SFPv è un parametro che quantifica l'efficienza della ventola (più è basso, maggiore è l'efficienza). Il parametro si riduce se la portata d'aria diminuisce.
