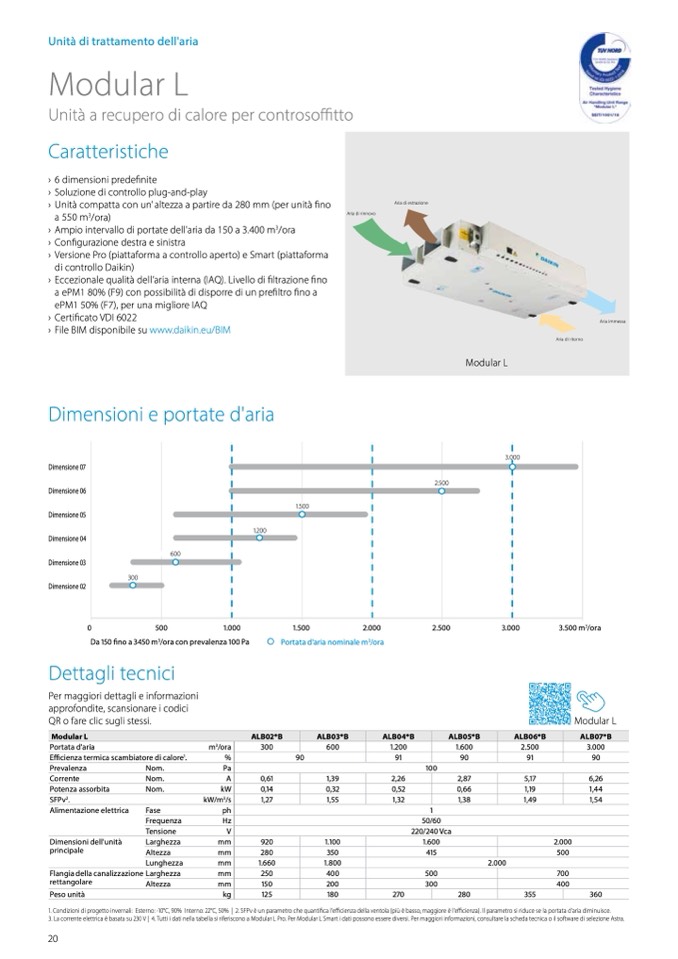

Unità di trattamento dell'aria

Modular L

Unità a recupero di calore per controsoffitto

Caratteristiche

› 6 dimensioni predefinite

› Soluzione di controllo plug-and-play

› Unità compatta con un’ altezza a partire da 280 mm (per unità fino

a 550 m

3

/ora)

› Ampio intervallo di portate dell'aria da 150 a 3.400 m

3

/ora

› Configurazione destra e sinistra

› Versione Pro (piattaforma a controllo aperto) e Smart (piattaforma

di controllo Daikin)

› Eccezionale qualità dell’aria interna (IAQ). Livello di filtrazione fino

a ePM1 80% (F9) con possibilità di disporre di un prefiltro fino a

ePM1 50% (F7), per una migliore IAQ

› Certificato VDI 6022

› File BIM disponibile su www.daikin.eu/BIM

Dimensioni e portate d'aria

Dimensione 07

Dimensione 06

Dimensione 05

Dimensione 04

Dimensione 03

Dimensione 02

Dettagli tecnici

Per maggiori dettagli e informazioni

approfondite, scansionare i codici

QR o fare clic sugli stessi.

Portata d'aria

Efficienza termica scambiatore di calore

1

.

Aria di estrazione

Aria di rinnovo

Modular L

Aria di ritorno

Aria immessa

2.500

3.000

1.500

1.200

600

300

0

500

Da 150 fino a 3450 m

3

/ora con prevalenza 100 Pa

2.000

Portata d'aria nominale m

3

/ora

2.500

100

1

50/60

220/240 Vca

3.000

3.500 m

3

/ora

1.000

1.500

Modular L

m

3

/ora

%

Modular L

3.000

90

6,26

1,44

1,54

2.000

500

700

400

360

ALB02*B

ALB03*B

ALB04*B

ALB05*B

ALB06*B

ALB07*B

300

600

1.200

1.600

2.500

90

91

90

91

Prevalenza

Corrente

Potenza assorbita

SFPv

2

.

Alimentazione elettrica

Dimensioni dell'unità

principale

Flangia della canalizzazione

rettangolare

Peso unità

Nom.

Pa

Nom.

A

Nom.

kW

kW/m

3

/s

Fase

ph

Frequenza

Hz

Tensione

V

0,61

1,39

2,26

2,87

5,17

0,14

0,32

0,52

0,66

1,19

1,27

1,55

1,32

1,38

1,49

Larghezza

Altezza

Lunghezza

Larghezza

Altezza

mm

mm

mm

mm

mm

kg

2.000

920

1.100

1.600

280

350

415

1.660

1.800

250

400

500

150

200

300

125

180

270

280

355

1. Condizioni di progetto invernali: Esterno: -10°C, 90% Interno: 22°C, 50% | 2. SFPv è un parametro che quantifica l'efficienza della ventola (più è basso, maggiore è l'efficienza). Il parametro si riduce se la portata d'aria diminuisce.

3. La corrente elettrica è basata su 230 V | 4. Tutti i dati nella tabella si riferiscono a Modular L Pro. Per Modular L Smart i dati possono essere diversi. Per maggiori informazioni, consultare la scheda tecnica o il software di selezione Astra.
