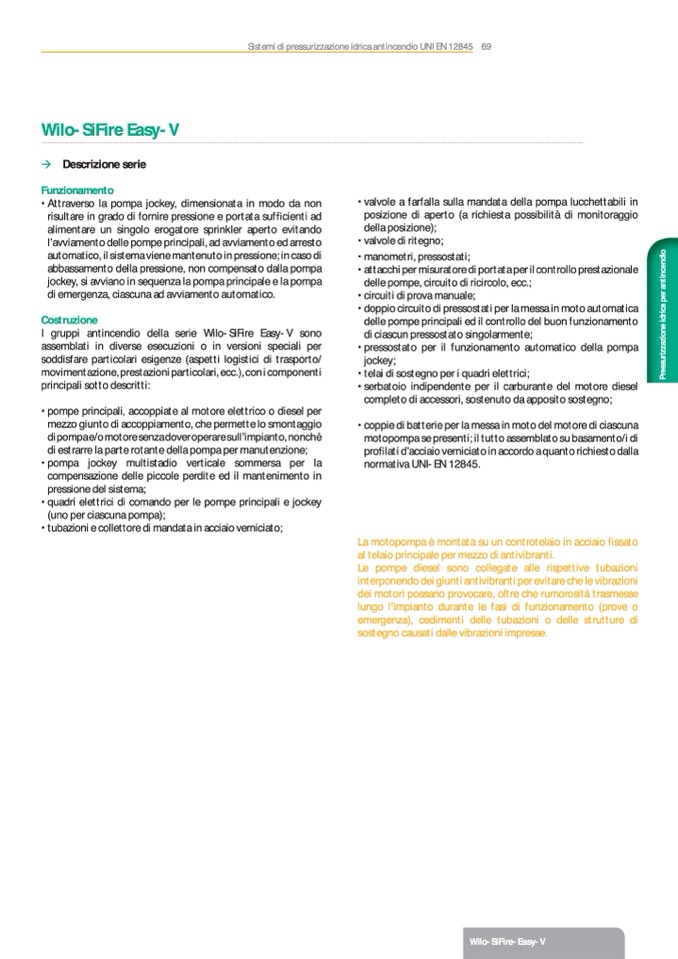

Wilo-SiFire Easy-V

� Descrizione serie

Funzionamento

• Attraverso la pompa jockey, dimensionata in modo da non

risultare in grado di fornire pressione e portata suf�cienti ad

alimentare un singolo erogatore sprinkler aperto evitando

l’avviamento delle pompe principali, ad avviamento ed arresto

automatico, il sistema viene mantenuto in pressione; in caso di

abbassamento della pressione, non compensato dalla pompa

jockey, si avviano in sequenza la pompa principale e la pompa

di emergenza, ciascuna ad avviamento automatico.

Costruzione

I gruppi antincendio della serie Wilo-SiFire Easy-V sono

assemblati in diverse esecuzioni o in versioni speciali per

soddisfare particolari esigenze (aspetti logistici di trasporto/

movimentazione, prestazioni particolari, ecc.), con i componenti

principali sotto descritti:

• pompe principali, accoppiate al motore elettrico o diesel per

mezzo giunto di accoppiamento, che permette lo smontaggio

di pompa e/o motore senza dover operare sull’impianto, nonché

di estrarre la parte rotante della pompa per manutenzione;

• pompa jockey multistadio verticale sommersa per la

compensazione delle piccole perdite ed il mantenimento in

pressione del sistema;

• quadri elettrici di comando per le pompe principali e jockey

(uno per ciascuna pompa);

• tubazioni e collettore di mandata in acciaio verniciato;

• valvole a farfalla sulla mandata della pompa lucchettabili in

posizione di aperto (a richiesta possibilità di monitoraggio

della posizione);

• valvole di ritegno;

• manometri, pressostati;

• attacchi per misuratore di portata per il controllo prestazionale

delle pompe, circuito di ricircolo, ecc.;

• circuiti di prova manuale;

• doppio circuito di pressostati per la messa in moto automatica

delle pompe principali ed il controllo del buon funzionamento

di ciascun pressostato singolarmente;

• pressostato per il funzionamento automatico della pompa

jockey;

• telai di sostegno per i quadri elettrici;

• serbatoio indipendente per il carburante del motore diesel

completo di accessori, sostenuto da apposito sostegno;

• coppie di batterie per la messa in moto del motore di ciascuna

motopompa se presenti; il tutto assemblato su basamento/i di

pro�lati d’acciaio verniciato in accordo a quanto richiesto dalla

normativa UNI-EN 12845.

La motopompa è montata su un controtelaio in acciaio �ssato

al telaio principale per mezzo di antivibranti.

Le pompe diesel sono collegate alle rispettive tubazioni

interponendo dei giunti antivibranti per evitare che le vibrazioni

dei motori possano provocare, oltre che rumorosità trasmesse

lungo l’impianto durante le fasi di funzionamento (prove o

emergenza), cedimenti delle tubazioni o delle strutture di

sostegno causati dalle vibrazioni impresse.

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 69

Wilo-SiFire-Easy-V
