Descrizione sistema

170

7

1. Pannello di controllo Elettropompa principale

2. Collettore di mandata

3. Supporto collettore di mandata

4. Elettropompa principale

5. Giunto di accoppiamento

6. Giunto cardanico

7. Basamento sistema

8. Stacco pompa jokey

9. Pannello di controllo elettropompa jokey

10. Vaso a membrana

11. Pannello di controllo Motopompa diesel

12. Motore diesel

13. Basamento di supporto motore diesel

14. Serbatoio carburante

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 67

Wilo-SiFire-Easy

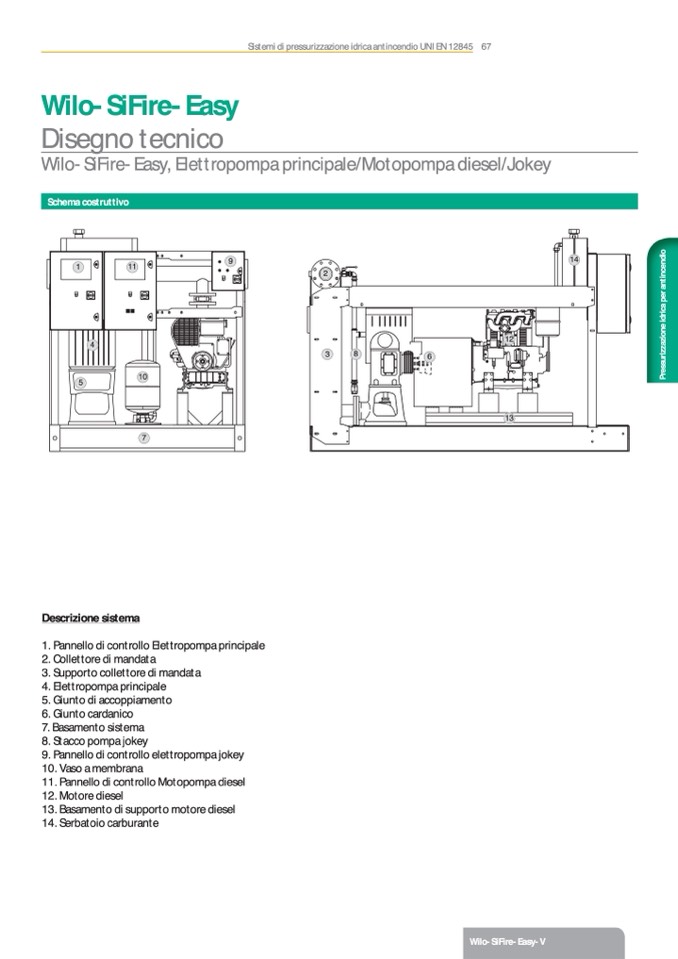

Disegno tecnico

Wilo-SiFire-Easy, Elettropompa principale/Motopompa diesel/Jokey

Schema costruttivo
