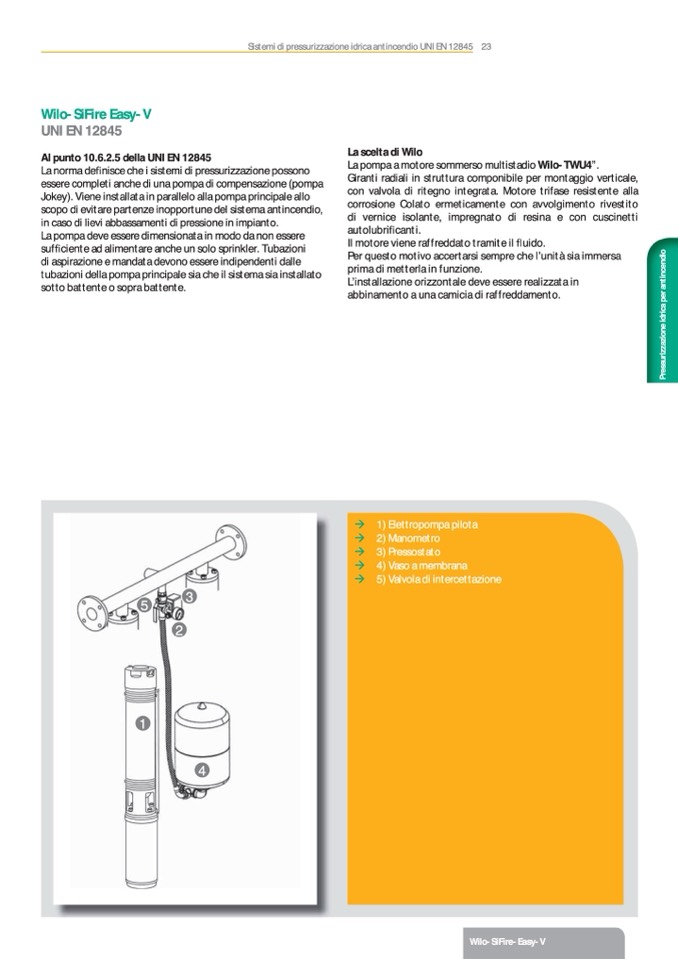

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 23

Wilo-SiFire Easy-V

UNI EN 12845

Al punto 10.6.2.5 della UNI EN 12845

La norma de�nisce che i sistemi di pressurizzazione possono

essere completi anche di una pompa di compensazione (pompa

Jokey). Viene installata in parallelo alla pompa principale allo

scopo di evitare partenze inopportune del sistema antincendio,

in caso di lievi abbassamenti di pressione in impianto.

La pompa deve essere dimensionata in modo da non essere

suf�ciente ad alimentare anche un solo sprinkler. Tubazioni

di aspirazione e mandata devono essere indipendenti dalle

tubazioni della pompa principale sia che il sistema sia installato

sotto battente o sopra battente.

La scelta di Wilo

La pompa a motore sommerso multistadio Wilo-TWU4”.

Giranti radiali in struttura componibile per montaggio verticale,

con valvola di ritegno integrata. Motore trifase resistente alla

corrosione Colato ermeticamente con avvolgimento rivestito

di vernice isolante, impregnato di resina e con cuscinetti

autolubri�canti.

Il motore viene raffreddato tramite il �uido.

Per questo motivo accertarsi sempre che l’unità sia immersa

prima di metterla in funzione.

L’installazione orizzontale deve essere realizzata in

abbinamento a una camicia di raffreddamento.

3

2

1

4

5

� 1) Elettropompa pilota

� 2) Manometro

� 3) Pressostato

� 4) Vaso a membrana

� 5) Valvola di intercettazione

Wilo-SiFire-Easy-V
