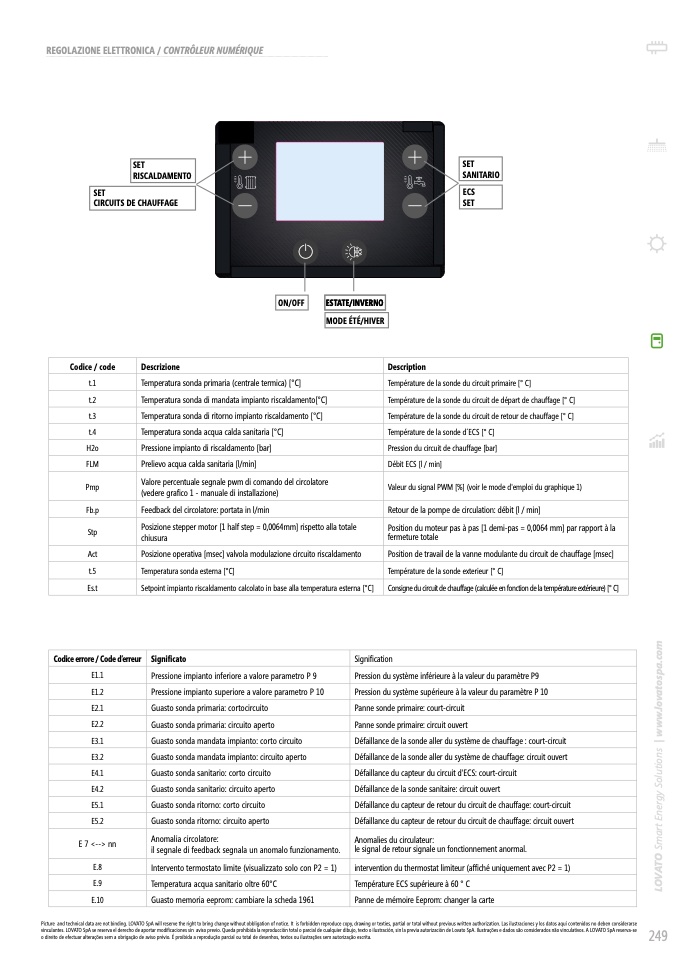

REGOLAZIONE ELETTRONICA / LU UMU
Codice / code
t.1
t.2
t.3
t.4
H2o
FLM
Pmp
Fb.p
Stp
Act
t.5
Es.t
Descrizione
Description
SET
RISCALDAMENTO
SET
CIRCUITS DE CHAUFFAGE
SET
SANITARIO
ECS
SET
Température de la sonde du circuit primaire [° C]
Température de la sonde du circuit de départ de chauffage [° C]
Température de la sonde du circuit de retour de chauffage [° C]
Température de la sonde d ́ECS [° C]
Pression du circuit de chauffage [bar]
Débit ECS [l / min]
Valeur du signal PWM [%] (voir le mode d'emploi du graphique 1)
Retour de la pompe de circulation: débit [l / min]
Position du moteur pas à pas [1 demi-pas = 0,0064 mm] par rapport à la
fermeture totale
Position de travail de la vanne modulante du circuit de chauffage [msec]
Température de la sonde exterieur [° C]
Consigne du circuit de chauffage (calculée en fonction de la température extérieure) [° C]
Codice errore / Code d’erreur
Significato
Signification
Pression du système inférieure à la valeur du paramètre P9
Pression du système supérieure à la valeur du paramètre P 10
Panne sonde primaire: court-circuit
Panne sonde primaire: circuit ouvert
Défaillance de la sonde aller du système de chauffage : court-circuit
Défaillance de la sonde aller du système de chauffage: circuit ouvert
Défaillance du capteur du circuit d'ECS: court-circuit
Défaillance de la sonde sanitaire: circuit ouvert
Défaillance du capteur de retour du circuit de chauffage: court-circuit
Défaillance du capteur de retour du circuit de chauffage: circuit ouvert
Anomalies du circulateur:
le signal de retour signale un fonctionnement anormal.
intervention du termostat limiteur (affic uniquement avec P2 1)
Température ECS supérieure à 60 ° C
Panne de mémoire Eeprom: changer la carte
m
o
c
.
a
p
s
o
t
a
v
o
l
.
w
|
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
O
T
A
V
O
L
249
E1.1
E1.2
E2.1
E2.2
E3.1
E3.2
E4.1
E4.2
E5.1
E5.2
E 7 <--> nn
E.8
E.9
E.10
Pressione impianto inferiore a valore parametro P 9
Pressione impianto superiore a valore parametro P 10
Guasto sonda primaria: cortocircuito
Guasto sonda primaria: circuito aperto
Guasto sonda mandata impianto: corto circuito
Guasto sonda mandata impianto: circuito aperto
Guasto sonda sanitario: corto circuito
Guasto sonda sanitario: circuito aperto
Guasto sonda ritorno: corto circuito
Guasto sonda ritorno: circuito aperto
Anomalia circolatore:
il segnale di feedback segnala un anomalo funzionamento.
Intervento termostato limite (visualizzato solo con P2 = 1)
Temperatura acqua sanitario oltre 60°C
Guasto memoria eeprom: cambiare la scheda 1961
Temperatura sonda primaria (centrale termica) [°C]
Temperatura sonda di mandata impianto riscaldamento[°C]
Temperatura sonda di ritorno impianto riscaldamento [°C]
Temperatura sonda acqua calda sanitaria [°C]
Pressione impianto di riscaldamento [bar]
Prelievo acqua calda sanitaria [l/min]
Valore percentuale segnale pwm di comando del circolatore
(vedere grafico 1 - manuale di installazione)
Feedback del circolatore: portata in l/min
Posizione stepper motor [1 half step = 0,0064mm] rispetto alla totale
chiusura
Posizione operativa [msec] valvola modulazione circuito riscaldamento
Temperatura sonda esterna [°C]
Setpoint impianto riscaldamento calcolato in base alla temperatura esterna [°C]
ON/OFF
ESTATE/INVERNO
MODE ÉTÉ/HIVER
