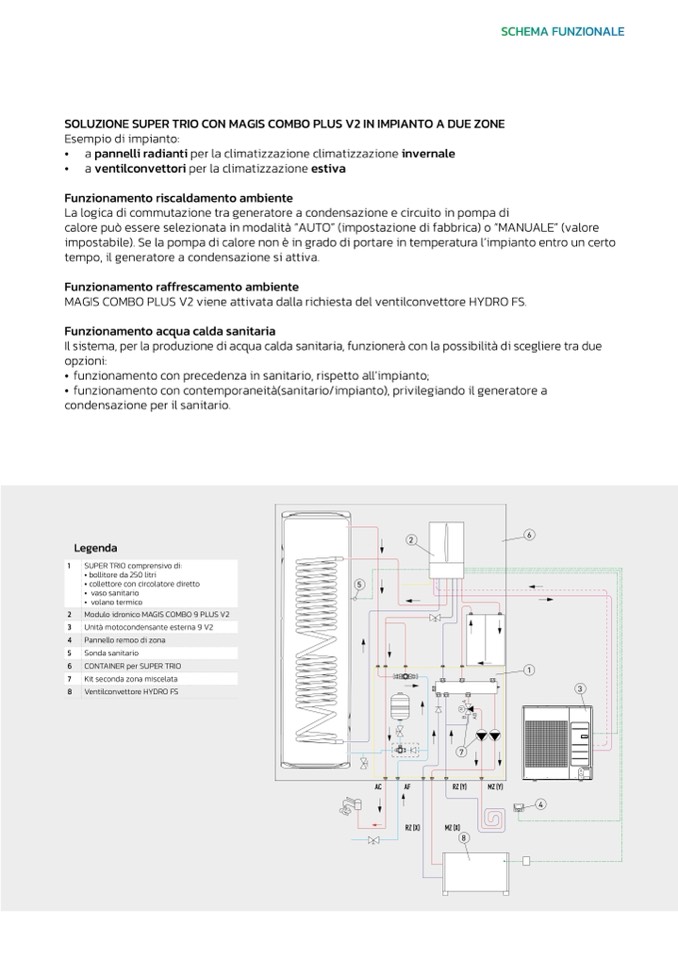

SOLUZIONE SUPER TRIO CON MAGIS COMBO PLUS V2 IN IMPIANTO A DUE ZONE

Esempio di impianto:

• a pannelli radianti per la climatizzazione climatizzazione invernale

• a ventilconvettori per la climatizzazione estiva

Funzionamento riscaldamento ambiente

La logica di commutazione tra generatore a condensazione e circuito in pompa di

calore può essere selezionata in modalità “AUTO” (impostazione di fabbrica) o “MANUALE” (valore

impostabile). Se la pompa di calore non è in grado di portare in temperatura l’impianto entro un certo

tempo, il generatore a condensazione si attiva.

Funzionamento raffrescamento ambiente

MAGIS COMBO PLUS V2 viene attivata dalla richiesta del ventilconvettore HYDRO FS.

Funzionamento acqua calda sanitaria

Il sistema, per la produzione di acqua calda sanitaria, funzionerà con la possibilità di scegliere tra due

opzioni:

• funzionamento con precedenza in sanitario, rispetto all’impianto;

• funzionamento con contemporaneità(sanitario/impianto), privilegiando il generatore a

condensazione per il sanitario.

Legenda

1

SUPER TRIO comprensivo di:

• bollitore da 250 litri

• collettore con circolatore diretto

5

• vaso sanitario

• volano termico

2 Modulo idronico MAGIS COMBO 9 PLUS V2

3 Unità motocondensante esterna 9 V2

4 Pannello remoo di zona

5 Sonda sanitario

6 CONTAINER per SUPER TRIO

7 Kit seconda zona miscelata

8 Ventilconvettore HYDRO FS

2

6

1

3

4

AC

AF

RZ (X)

7

RZ (Y)

MZ (Y)

MZ (X)

8

SCHEMA FUNZIONALE
