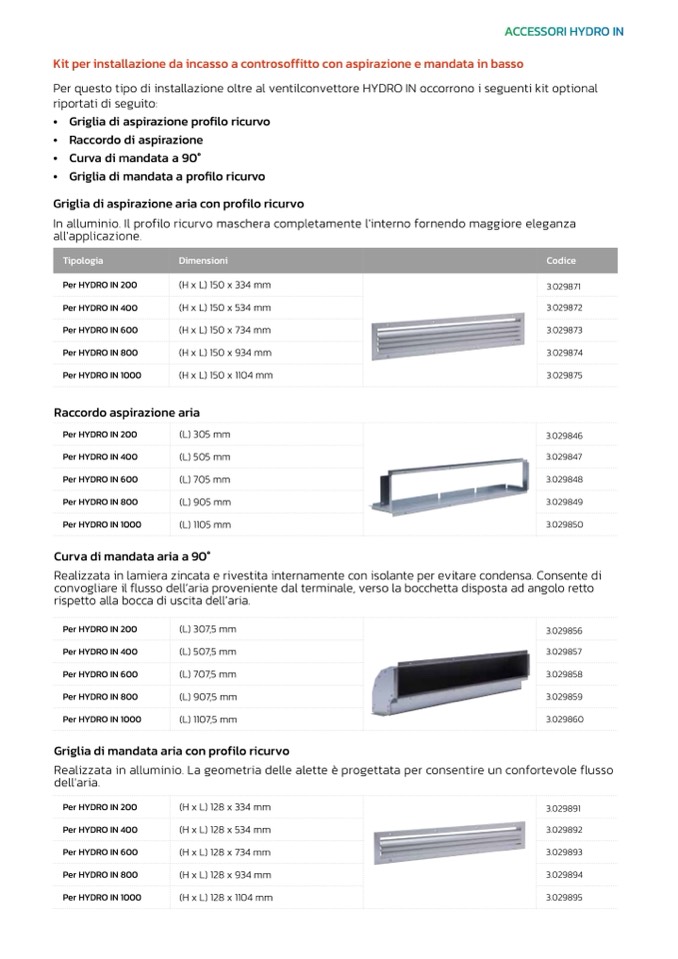

ACCESSORI HYDRO IN

Kit per installazione da incasso a controsoffitto con aspirazione e mandata in basso

Per questo tipo di installazione oltre al ventilconvettore HYDRO IN occorrono i seguenti kit optional

riportati di seguito:

• Griglia di aspirazione profilo ricurvo

• Raccordo di aspirazione

• Curva di mandata a 90°

• Griglia di mandata a profilo ricurvo

Griglia di aspirazione aria con profilo ricurvo

In alluminio. Il profilo ricurvo maschera completamente l'interno fornendo maggiore eleganza

all'applicazione.

Raccordo aspirazione aria

Curva di mandata aria a 90°

Realizzata in lamiera zincata e rivestita internamente con isolante per evitare condensa. Consente di

convogliare il flusso dell’aria proveniente dal terminale, verso la bocchetta disposta ad angolo retto

rispetto alla bocca di uscita dell’aria.

Griglia di mandata aria con profilo ricurvo

Realizzata in alluminio. La geometria delle alette è progettata per consentire un confortevole flusso

dell'aria.

Tipologia

Dimensioni

Codice

Per HYDRO IN 200

Per HYDRO IN 400

Per HYDRO IN 600

Per HYDRO IN 800

Per HYDRO IN 1000

(H x L) 150 x 334 mm

(H x L) 150 x 534 mm

(H x L) 150 x 734 mm

(H x L) 150 x 934 mm

(H x L) 150 x 1104 mm

3.029871

3.029872

3.029873

3.029874

3.029875

Per HYDRO IN 200

(L) 305 mm

3.029846

Per HYDRO IN 400

(L) 505 mm

(L) 705 mm

(L) 905 mm

(L) 1105 mm

3.029847

Per HYDRO IN 600

3.029848

Per HYDRO IN 800

3.029849

Per HYDRO IN 1000

3.029850

Per HYDRO IN 200

Per HYDRO IN 400

Per HYDRO IN 600

Per HYDRO IN 800

Per HYDRO IN 1000

(L) 307,5 mm

(L) 507,5 mm

(L) 707,5 mm

(L) 907,5 mm

(L) 1107,5 mm

3.029856

3.029857

3.029858

3.029859

3.029860

Per HYDRO IN 200

(H x L) 128 x 334 mm

3.029891

Per HYDRO IN 400

(H x L) 128 x 534 mm

(H x L) 128 x 734 mm

(H x L) 128 x 934 mm

(H x L) 128 x 1104 mm

3.029892

Per HYDRO IN 600

3.029893

Per HYDRO IN 800

3.029894

Per HYDRO IN 1000

3.029895
