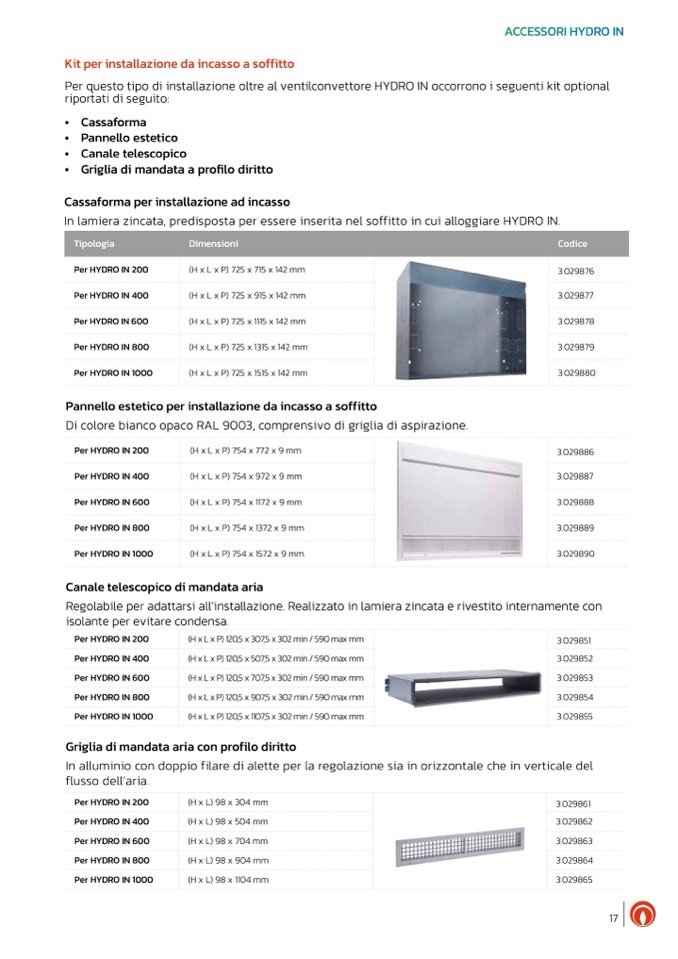

Kit per installazione da incasso a soffitto
Per questo tipo di installazione oltre al ventilconvettore HYDRO IN occorrono i seguenti kit optional
riportati di seguito:
• Cassaforma
• Pannello estetico
• Canale telescopico
• Griglia di mandata a profilo diritto
Cassaforma per installazione ad incasso
In lamiera zincata, predisposta per essere inserita nel soffitto in cui alloggiare HYDRO IN.
Pannello estetico per installazione da incasso a soffitto
Di colore bianco opaco RAL 9003, comprensivo di griglia di aspirazione.
Canale telescopico di mandata aria
Regolabile per adattarsi all’installazione. Realizzato in lamiera zincata e rivestito internamente con
isolante per evitare condensa.
Griglia di mandata aria con profilo diritto
In alluminio con doppio filare di alette per la regolazione sia in orizzontale che in verticale del
flusso dell’aria.
ACCESSORI HYDRO IN
Tipologia
Dimensioni
Codice
Per HYDRO IN 200
Per HYDRO IN 400
Per HYDRO IN 600
Per HYDRO IN 800
Per HYDRO IN 1000
(H x L x P) 725 x 715 x 142 mm
(H x L x P) 725 x 915 x 142 mm
(H x L x P) 725 x 1115 x 142 mm
(H x L x P) 725 x 1315 x 142 mm
(H x L x P) 725 x 1515 x 142 mm
3.029876
3.029877
3.029878
3.029879
3.029880
Per HYDRO IN 200
(H x L x P) 754 x 772 x 9 mm
Per HYDRO IN 400
(H x L x P) 754 x 972 x 9 mm
(H x L x P) 754 x 1172 x 9 mm
(H x L x P) 754 x 1372 x 9 mm
(H x L x P) 754 x 1572 x 9 mm
3.029886
3.029887
Per HYDRO IN 600
3.029888
Per HYDRO IN 800
3.029889
Per HYDRO IN 1000
3.029890
Per HYDRO IN 200
(H x L) 98 x 304 mm
3.029861
Per HYDRO IN 400
(H x L) 98 x 504 mm
(H x L) 98 x 704 mm
(H x L) 98 x 904 mm
(H x L) 98 x 1104 mm
3.029862
Per HYDRO IN 600
3.029863
Per HYDRO IN 800
3.029864
Per HYDRO IN 1000
3.029865
17
Per HYDRO IN 200
Per HYDRO IN 400
Per HYDRO IN 600
Per HYDRO IN 800
Per HYDRO IN 1000
(HxLxP)120,5x307,5x302min/590maxmm
(HxLxP)120,5x507,5x302min/590maxmm
(HxLxP)120,5x707,5x302min/590maxmm
(HxLxP)120,5x907,5x302min/590maxmm
(HxLxP)120,5x1107,5x302min/590maxmm
3.029851
3.029852
3.029853
3.029854
3.029855
