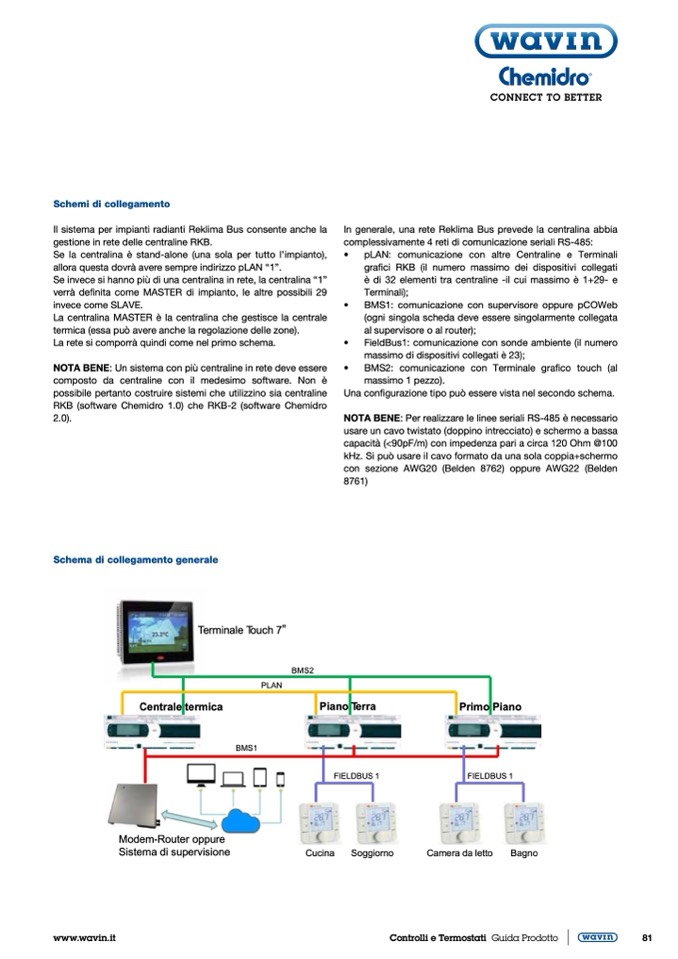

Schemi di collegamento
Il sistema per impianti radianti Reklima Bus consente anche la
gestione in rete delle centraline RKB.
Se la centralina
è stand-alone (una sola per tutto l’impianto),
allora questa dovr
à avere sempre indirizzo pLAN “1”.
Se invece si hanno più di una centralina in rete, la centralina “1”
verrà definita come MASTER di impianto, le altre possibili 29
invece come SLAVE.
La centralina MASTER è la centralina che gestisce la centrale
termica (essa può avere anche la regolazione delle zone).
La rete si comporr
à quindi come nel primo schema.
NOTA BENE: Un sistema con più centraline in rete deve essere
composto da centraline con il medesimo software. Non è
possibile pertanto costruire sistemi che utilizzino sia centraline
RKB (software Chemidro 1.0) che RKB-2 (software Chemidro
2.0).
Schema di collegamento generale
In generale, una rete Reklima Bus prevede la centralina abbia
complessivamente 4 reti di comunicazione seriali RS-485:
•
pLAN: comunicazione con altre Centraline e Terminali
grafici RKB (il numero massimo dei dispositivi collegati
è di 32 elementi tra centraline -il cui massimo è 1+29- e
Terminali);
•
BMS1: comunicazione con supervisore oppure pCOWeb
(ogni singola scheda deve essere singolarmente collegata
al supervisore o al router);
•
FieldBus1: comunicazione con sonde ambiente (il numero
massimo di dispositivi collegati è 23);
•
BMS2: comunicazione con Terminale grafico touch (al
massimo 1 pezzo).
Una configurazione tipo può essere vista nel secondo schema.
NOTA BENE: Per realizzare le linee seriali RS-485 è necessario
usare un cavo twistato (doppino intrecciato) e schermo a bassa
capacità (<90pF/m) con impedenza pari a circa 120 Ohm @100
kHz. Si può usare il cavo formato da una sola coppia+schermo
con sezione AWG20 (Belden 8762) oppure AWG22 (Belden
8761)
BMS2
BMS1
FIELDBUS 1
Cucina Soggiorno
FIELDBUS 1
Camera da letto
Bagno
PLAN
