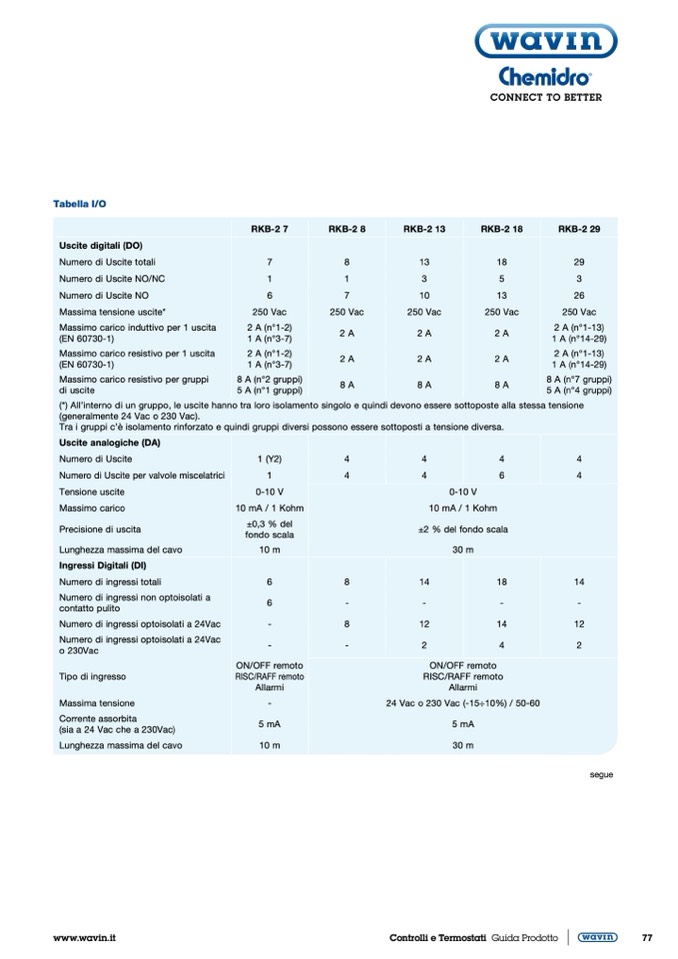

Tabella I/O
Uscite digitali (DO)
Numero di Uscite totali
Numero di Uscite NO/NC
Numero di Uscite NO
Massima tensione uscite*
Massimo carico induttivo per 1 uscita
(EN 60730-1)
Massimo carico resistivo per 1 uscita
(EN 60730-1)
Massimo carico resistivo per gruppi
di uscite
RKB-2 7
7
1
6
250 Vac
2 A (n°1-2)
1 A (n°3-7)
2 A (n°1-2)
1 A (n°3-7)
8 A (n°2 gruppi)
5 A (n°1 gruppi)
RKB-2 8
8
1
7
250 Vac
2 A
2 A
8 A
RKB-2 13
13
3
10
250 Vac
2 A
2 A
8 A
RKB-2 18
18
5
13
250 Vac
2 A
2 A
8 A
RKB-2 29
29
3
26
250 Vac
2 A (n°1-13)
1 A (n°14-29)
2 A (n°1-13)
1 A (n°14-29)
8 A (n°7 gruppi)
5 A (n°4 gruppi)
(*) All’interno di un gruppo, le uscite hanno tra loro isolamento singolo e quindi devono essere sottoposte alla stessa tensione
(generalmente 24 Vac o 230 Vac).
Tra i gruppi c’è isolamento rinforzato e quindi gruppi diversi possono essere sottoposti a tensione diversa.
Uscite analogiche (DA)
Numero di Uscite
Numero di Uscite per valvole miscelatrici
Tensione uscite
Massimo carico
Precisione di uscita
Lunghezza massima del cavo
Ingressi Digitali (DI)
Numero di ingressi totali
6
4
4
1 (Y2)
1
0-10 V
10 mA / 1 Kohm
±0,3 % del
fondo scala
10 m
4
4
4
4
4
6
0-10 V
10 mA / 1 Kohm
±2 % del fondo scala
30 m
8
-
8
-
14
-
12
2
18
-
14
4
Numero di ingressi non optoisolati a
contatto pulito
Numero di ingressi optoisolati a 24Vac
Numero di ingressi optoisolati a 24Vac
o 230Vac
Tipo di ingresso
Massima tensione
Corrente assorbita
(sia a 24 Vac che a 230Vac)
Lunghezza massima del cavo
14
6
-
-
12
-
2
ON/OFF remoto
RISC/RAFF remoto
Allarmi
-
5 mA
10 m
ON/OFF remoto
RISC/RAFF remoto
Allarmi
24 Vac o 230 Vac (-15÷10%) / 50-60
5 mA
30 m
www.wavin.it
Controlli e Termostati Guida Prodotto
77
segue
