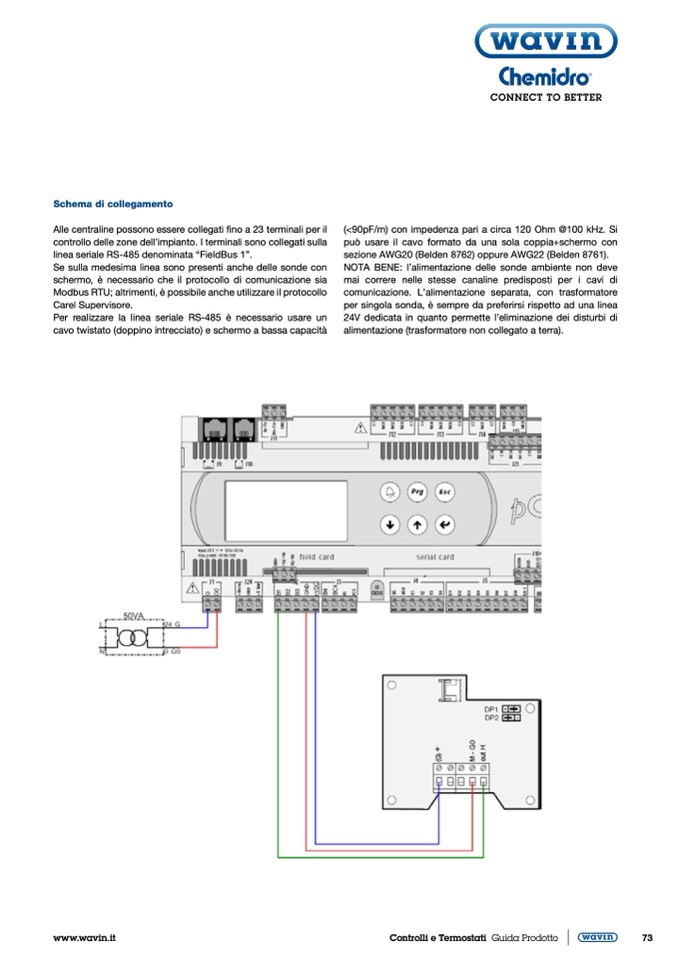

Schema di collegamento

Alle centraline possono essere collegati fino a 23 terminali per il

controllo delle zone dell’impianto. I terminali sono collegati sulla

linea seriale RS-485 denominata “FieldBus 1”.

Se sulla medesima linea sono presenti anche delle sonde con

schermo, è necessario che il protocollo di comunicazione sia

Modbus RTU; altrimenti, è possibile anche utilizzare il protocollo

Carel Supervisore.

Per realizzare la linea seriale RS-485 è necessario usare un

cavo twistato (doppino intrecciato) e schermo a bassa capacità

(<90pF/m) con impedenza pari a circa 120 Ohm @100 kHz. Si

può usare il cavo formato da una sola coppia+schermo con

sezione AWG20 (Belden 8762) oppure AWG22 (Belden 8761).

NOTA BENE: l’alimentazione delle sonde ambiente non deve

mai correre nelle stesse canaline predisposti per i cavi di

comunicazione. L’alimentazione separata, con trasformatore

per singola sonda, è sempre da preferirsi rispetto ad una linea

24V dedicata in quanto permette l’eliminazione dei disturbi di

alimentazione (trasformatore non collegato a terra).
