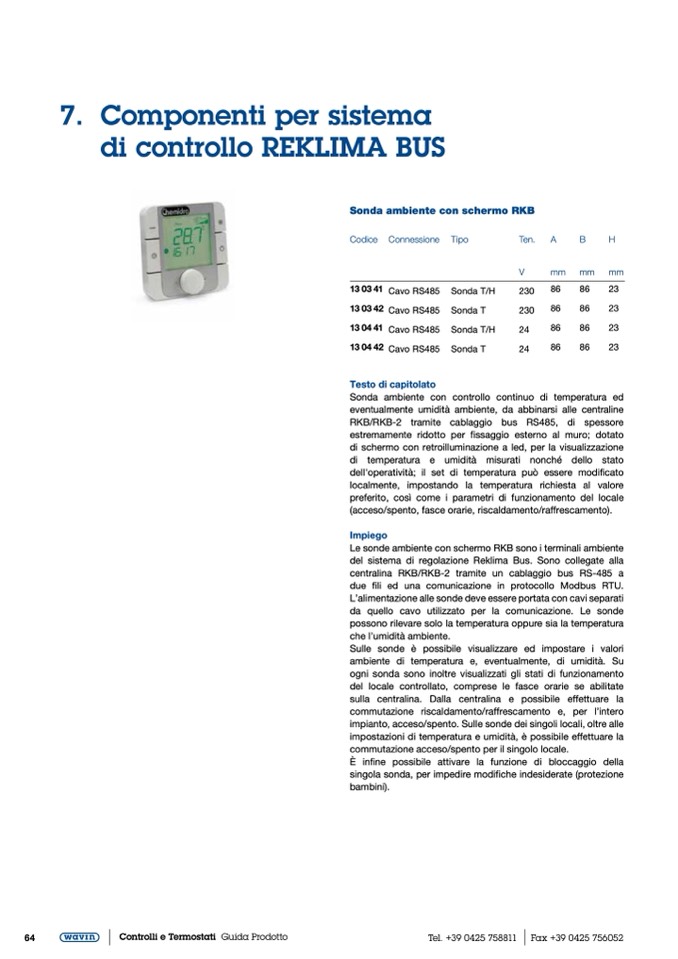

7. Componenti per sistema

di controllo REKLIMA BUS

Sonda ambiente con schermo RKB

Codice Connessione

130341 Cavo RS485

130342 Cavo RS485

130441 Cavo RS485

130442 Cavo RS485

Testo di capitolato

Tipo

Sonda T/H

Sonda T

Sonda T/H

Sonda T

Ten.

A

V

mm

230

86

230

86

24

86

24

86

B

H

mm mm

86

23

86

23

86

23

86

23

Sonda ambiente con controllo continuo di temperatura ed

eventualmente umidità ambiente, da abbinarsi alle centraline

RKB/RKB-2 tramite cablaggio bus RS485, di spessore

estremamente ridotto per fissaggio esterno al muro; dotato

di schermo con retroilluminazione a led, per la visualizzazione

di temperatura e umidità misurati nonché dello stato

dell'operatività; il set di temperatura può essere modificato

localmente, impostando la temperatura richiesta al valore

preferito, così come i parametri di funzionamento del locale

(acceso/spento, fasce orarie, riscaldamento/raffrescamento).

Impiego

Le sonde ambiente con schermo RKB sono i terminali ambiente

del sistema di regolazione Reklima Bus. Sono collegate alla

centralina RKB/RKB-2 tramite un cablaggio bus RS-485 a

due fili ed una comunicazione in protocollo Modbus RTU.

L’alimentazione alle sonde deve essere portata con cavi separati

da quello cavo utilizzato per la comunicazione. Le sonde

possono rilevare solo la temperatura oppure sia la temperatura

che l’umidità ambiente.

Sulle sonde è possibile visualizzare ed impostare i valori

ambiente di temperatura e, eventualmente, di umidità. Su

ogni sonda sono inoltre visualizzati gli stati di funzionamento

del locale controllato, comprese le fasce orarie se abilitate

sulla centralina. Dalla centralina e possibile effettuare la

commutazione riscaldamento/raffrescamento e, per l’intero

impianto, acceso/spento. Sulle sonde dei singoli locali, oltre alle

impostazioni di temperatura e umidità, è possibile effettuare la

commutazione acceso/spento per il singolo locale.

È infine possibile attivare la funzione di bloccaggio della

singola sonda, per impedire modifiche indesiderate (protezione

bambini).
