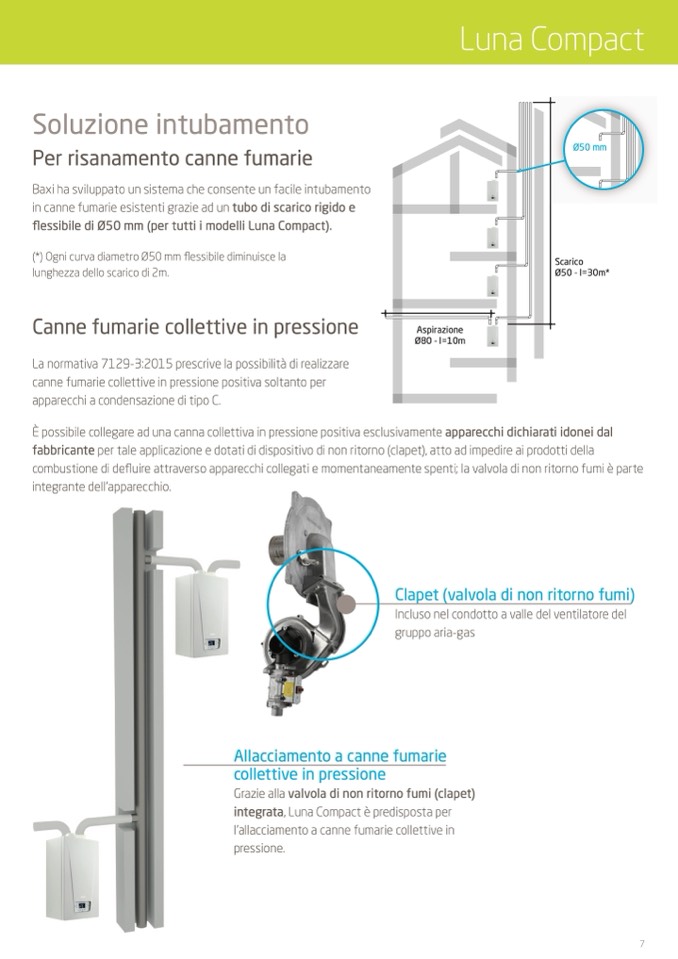

Luna Compact

Soluzione intubamento

Per risanamento canne fumarie

Baxi ha sviluppato un sistema che consente un facile intubamento

in canne fumarie esistenti grazie ad un tubo di scarico rigido e

flessibile di Ø50 mm (per tutti i modelli Luna Compact).

(*) Ogni curva diametro Ø50 mm

flessibile diminuisce la

lunghezza dello scarico di 2m.

Canne fumarie collettive in pressione

La normativa 7129-3:2015 prescrive la possibilità di realizzare

canne fumarie collettive in pressione positiva soltanto per

apparecchi a condensazione di tipo C.

Scarico

Ø50 - l=30m*

Ø50 mm

Aspirazione

Ø80 - l=10m

È possibile collegare ad una canna collettiva in pressione positiva esclusivamente apparecchi dichiarati idonei dal

fabbricante per tale applicazione e dotati di dispositivo di non ritorno (clapet), atto ad impedire ai prodotti della

combustione di defluire attraverso apparecchi collegati e momentaneamente spenti; la valvola di non ritorno fumi

è parte

integrante dell’apparecchio.

Clapet (valvola di non ritorno fumi)

Incluso nel condotto a valle del ventilatore del

gruppo aria-gas

Allacciamento a canne fumarie

collettive in pressione

Grazie alla valvola di non ritorno fumi (clapet)

integrata, Luna Compact

è predisposta per

l’allacciamento a canne fumarie collettive in

pressione.

7
