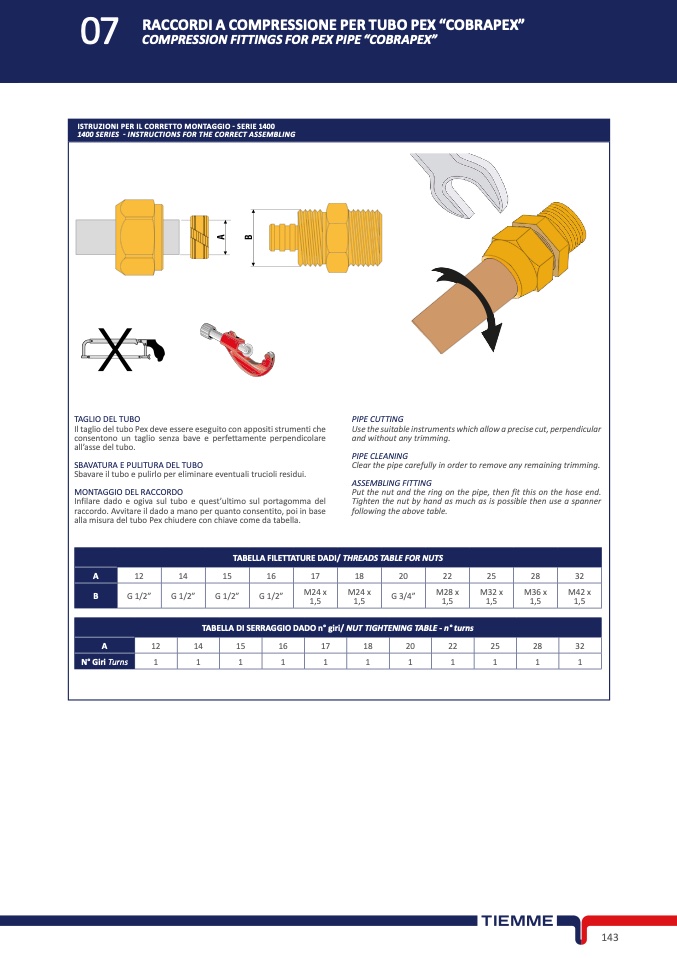

RACCORDI A COMPRESSIONE PER TUBO PEX “COBRAPEX

”

COMPRESSION FITTINGS FOR PEX PIPE “COBRAPEX”

ISTRUZIONI PER IL CORRETTO MONTAGGIO - SERIE 1400

1400 SERIES - INSTRUCTIONS FOR THE CORRECT ASSEMBLING

TAGLIO DEL TUBO

Il taglio del tubo Pex deve essere eseguito con appositi strumenti che

consentono un taglio senza bave e perfettamente perpendicolare

all’asse del tubo.

SBAVATURA E PULITURA DEL TUB

O

Sbavare il tubo e pulirlo per eliminare eventuali trucioli residui.

MONTAGGIO DEL RACCORDO

Infilare dado e ogiva sul tubo e quest’ultimo sul portagomma de

l

raccordo. Avvitare il dado a mano per quanto consentito, poi in base

alla misura del tubo Pex chiudere con chiave come da tabella

.

PIPE CUTTIN

G

Use the suitable instruments which allow a precise cut, perpendicula

r

and without any trimming.

PIPE CLEANING

Clear the pipe carefully in order to remove any remaining trimming

.

ASSEMBLING FITTING

Put the nut and the ring on the pipe, then fit this on the hose end

.

Tighten the nut by hand as much as is possible then use a spanner

following the above table.

TABELLA FILETTATURE DADI/ THREADS TABLE FOR NUT

S

A

12

14

15

16

17

18

20

22

25

28

3

2

B

G 1/2”

G 1/2”

G 1/2”

G 1/2”

M24 x

1,

5

M24 x

1,5

G 3/4”

M28 x

1,

5

M32 x

1,

5

M36 x

1,

5

M42

x

1,

5

TABELLA DI SERRAGGIO DADO n° giri/ NUT TIGHTENING TABLE - n° turn

s

A

12

14

15

16

17

18

20

22

25

28

3

2

N° Giri Turns

1

1

1

1

1

1

1

1

1

1

1
