8
PRESTAZIONI E ASSORBIMENTI
51
500
60
DATI TECNICI

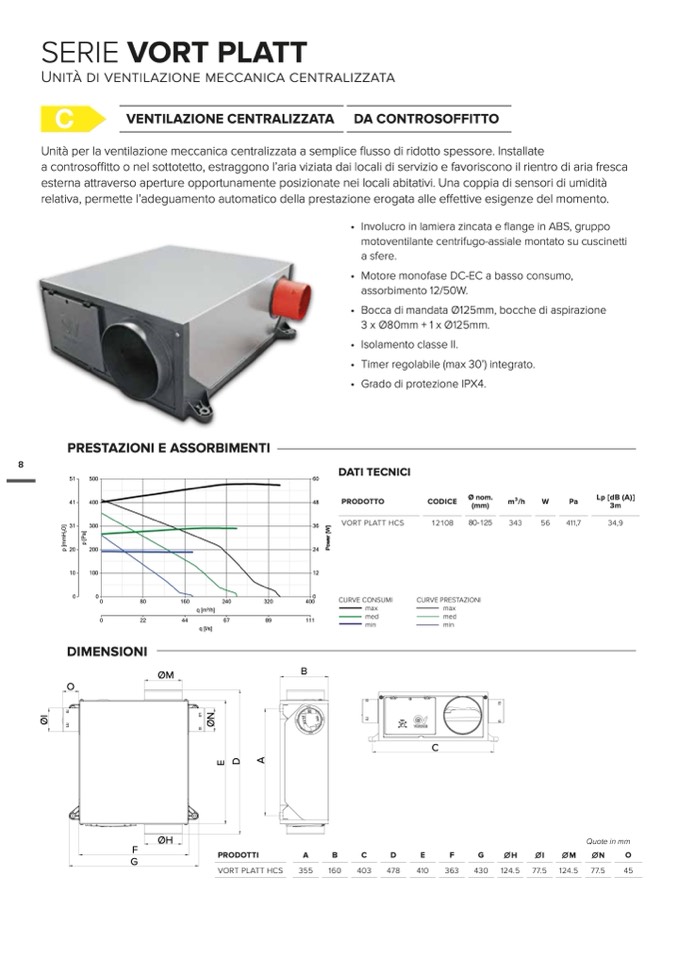

SERIE VORT PLATT
Unità di ventilazione meccanica centralizzata
C
Unità per la ventilazione meccanica centralizzata a semplice flusso di ridotto spessore. Installate
a controsoffitto o nel sottotetto, estraggono l’aria viziata dai locali di servizio e favoriscono il rientro di aria fresca
esterna attraverso aperture opportunamente posizionate nei locali abitativi. Una coppia di sensori di umidità
relativa, permette l’adeguamento automatico della prestazione erogata alle effettive esigenze del momento.
VENTILAZIONE CENTRALIZZATA DA CONTROSOFFITTO
41
400
48
PRODOTTO
CODICE
Ø nom.
(mm)
]
]
O
2
]
W
[
31
300
36
VORT PLATT HCS
12108
80-125
H
a
r
m
P
[
e
[
o
m
p
w
p
P
20
200
24
10
100
12
0
0
0
0
80
160
240
320
400
CURVE CONSUMI
CURVE PRESTAZIONI
q [m3/h]
max
max
0
22
44
67
89
111
med
med
q [l/s]
min
min
m3/h
343
W
56
Pa
411,7
Lp [dB (A)]
3m
34,9
DIMENSIONI
C
ØM
O
I
Ø
N
Ø
E
D
B
A
• InvolucroinlamierazincataeflangeinABS,gruppo
motoventilante centrifugo-assiale montato su cuscinetti
a sfere.
• MotoremonofaseDC-ECabassoconsumo,
assorbimento 12/50W.
• BoccadimandataØ125mm,bocchediaspirazione
3 x Ø80mm + 1 x Ø125mm.
• IsolamentoclasseII.
• Timerregolabile(max30’)integrato.
• GradodiprotezioneIPX4.
B
ØH
Quote in mm
F
E
D
A
PRODOTTI
A
B
C
D
E
F
G
ØH
ØI
ØM
ØN
O
G
VORT PLATT HCS
355
160
403
478
410
363
430
124.5
77.5
124.5
77.5
45
ØH
F
G
O
C
ØM
I
Ø
N
Ø
