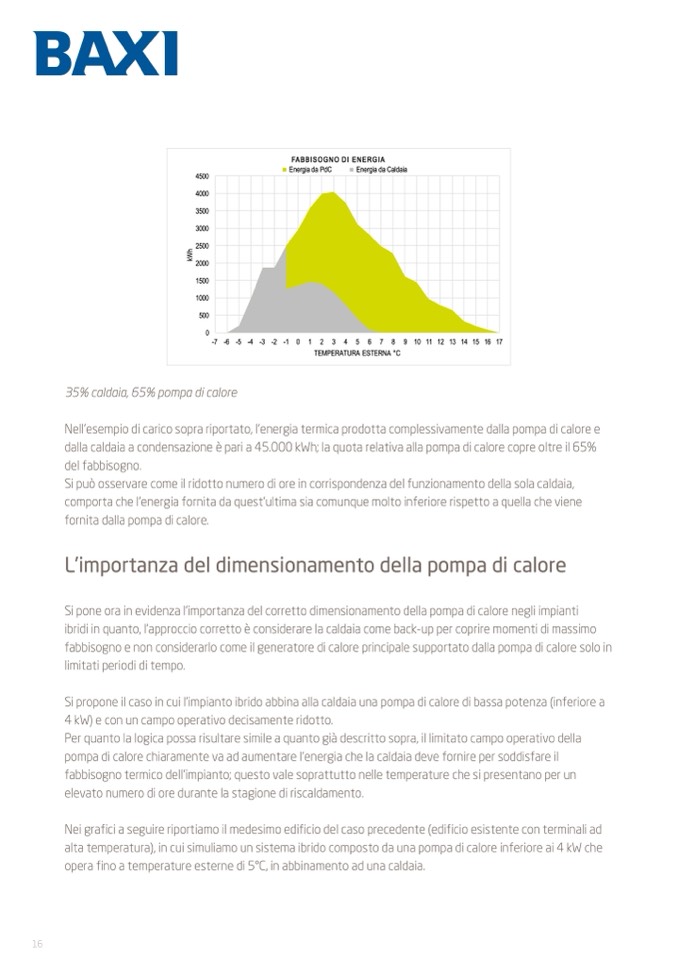

Nell’esempio di carico sopra riportato, l’energia termica prodotta complessivamente dalla pompa di calore e
4,5
dalla caldaia a condensazione è pari a 45.000 kWh; la quota relativa alla4 pompa di calore copre oltre il 65%
60
50
3,5
3
2
1,5
1
0,5
del fabbisogno.
comporta che l’energia fornita da quest’ultima sia comunque molto inferiore rispetto a quella che viene
fornita dalla pompa di calore.
40
Si può osservare come il ridotto numero di ore in corrispondenza del fun2,z5 ionamento della sola caldaia,
30
20
10
0
0
-7
-2
3
8
13
18
23
L’importanza del dimensionamento della pompa di calore
Si pone ora in evidenza l’importanza del corretto dimensionamento della pompa di calore negli impianti
ibridi in quanto, l’approccio corretto è considerare la caldaia come back-up per coprire momenti di massimo
fabbisogno e non considerarlo come il generatore di calore principale supportato dalla pompa di calore solo in
limitati periodi di tempo.
Si propone il caso in cui l’impianto ibrido abbina alla caldaia una pompa di calore di bassa potenza (inferiore a
4 kW) e con un campo operativo decisamente ridotto.
Per quanto la logica possa risultare simile a quanto già descritto sopra, il limitato campo operativo della
pompa di calore chiaramente va ad aumentare l’energia che la caldaia deve fornire per soddisfare il
fabbisogno termico dell’impianto; questo vale soprattutto nelle temperature che si presentano per un
elevato numero di ore durante la stagione di riscaldamento.
Nei grafici a seguire riportiamo il medesimo edificio del caso precedente (edificio esistente con terminali ad
alta temperatura), in cui simuliamo un sistema ibrido composto da una pompa di calore inferiore ai 4 kW che
opera fino a temperature esterne di 5°C, in abbinamento ad una caldaia.
