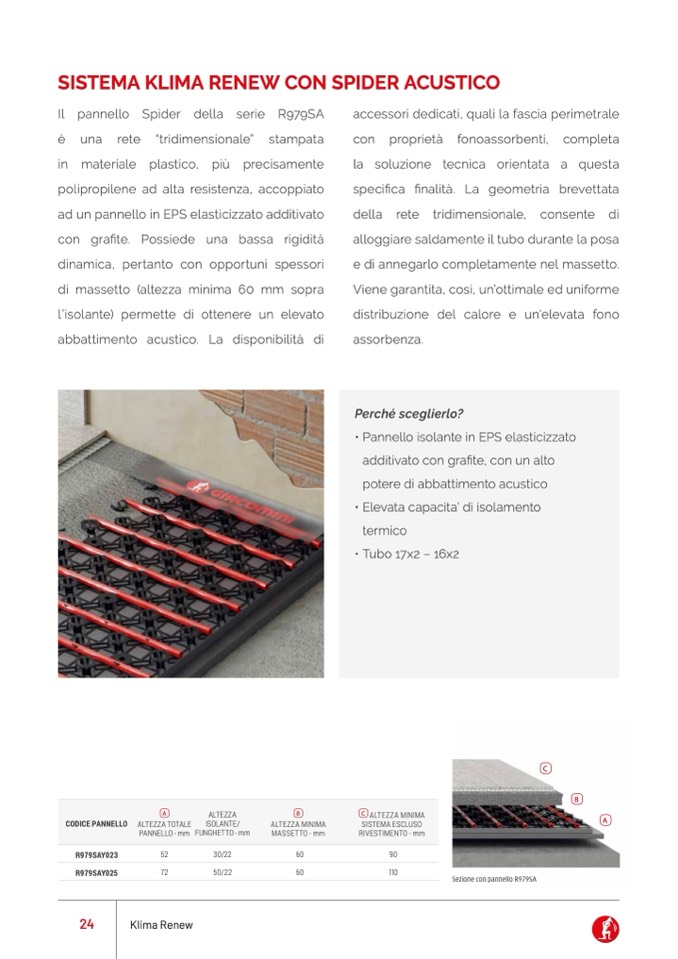

SISTEMA KLIMA RENEW CON SPIDER ACUSTICO

Il pannello Spider della serie R979SA

è una rete “tridimensionale” stampata

in materiale plastico, più precisamente

polipropilene ad alta resistenza, accoppiato

ad un pannello in EPS elasticizzato additivato

con gra

fite. Possiede una bassa rigidit

à

dinamica, pertanto con opportuni spessori

di massetto (altezza minima 60 mm sopra

l’isolante) permette di ottenere un elevato

abbattimento acustico. La disponibilità di

accessori dedicati, quali la fascia perimetrale

con propriet

à fonoassorbenti, completa

la soluzione tecnica orientata a questa

speci

fica

finalità. La geometria brevettata

della rete tridimensionale, consente di

alloggiare saldamente il tubo durante la posa

e di annegarlo completamente nel massetto.

Viene garantita, cosi, un’ottimale ed uniforme

distribuzione del calore e un'elevata fono

assorbenza.

Perché sceglierlo?

• Pannello isolante in EPS elasticizzato

additivato con grafite, con un alto

potere di abbattimento acustico

• Elevata capacita’ di isolamento

termico

• Tubo 17x2 – 16x2

C

B

A

CODICE PANNELLO

A

ALTEZZA TOTALE

PANNELLO - mm

ALTEZZA

ISOLANTE/

FUNGHETTO - mm

B

ALTEZZA MINIMA

MASSETTO - mm

C

ALTEZZA MINIMA

SISTEMA ESCLUSO

RIVESTIMENTO - mm

R979SAY023

52

30/22

R979SAY025

72

50/22

60

60

90

110

Sezione con pannello R979SA

24

Klima Renew
