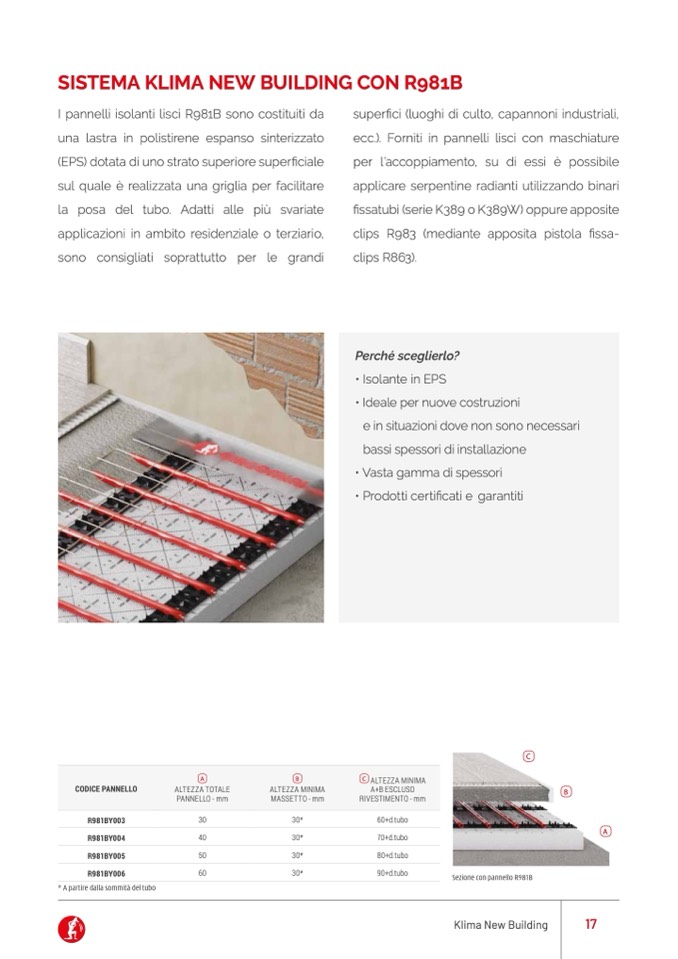

SISTEMA KLIMA NEW BUILDING CON R981B

I pannelli isolanti lisci R981B sono costituiti da

una lastra in polistirene espanso sinterizzato

(EPS) dotata di uno strato superiore super

ficiale

sul quale è realizzata una griglia per facilitare

la posa del tubo. Adatti alle più svariate

applicazioni in ambito residenziale o terziario,

sono consigliati soprattutto per le grandi

super

fici (luoghi di culto, capannoni industriali,

ecc.). Forniti in pannelli lisci con maschiature

per l’accoppiamento, su di essi

è possibile

applicare serpentine radianti utilizzando binari

fissatubi (serie K389 o K389W) oppure apposite

clips R983 (mediante apposita pistola fissa-

clips R863).

Perch

é sceglierlo?

• Isolante in EPS

• Ideale per nuove costruzioni

e in situazioni dove non sono necessari

bassi spessori di installazione

• Vasta gamma di spessori

• Prodotti certificati e garantiti

CODICE PANNELLO

A

ALTEZZA TOTALE

PANNELLO - mm

B

ALTEZZA MINIMA

MASSETTO - mm

C

ALTEZZA MINIMA

A+B ESCLUSO

RIVESTIMENTO - mm

R981BY003

R981BY004

R981BY005

R981BY006

30

30*

40

30*

50

30*

60

30*

60+d.tubo

70+d.tubo

80+d.tubo

90+d.tubo

C

B

Sezione con pannello R981B

A

* A partire dalla sommit

à del tubo

Klima New Building

17
