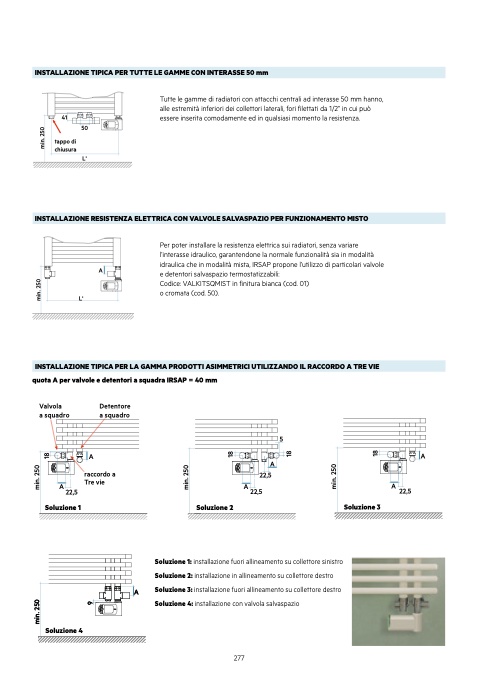

INSTALLAZIONE TIPICA PER TUTTE LE GAMME CON INTERASSE 50 mm

41

50

tappo di

chiusura

Soluzione 4

L'

A

L'

Per poter installare la resistenza elettrica sui radiatori, senza variare

l’interasse idraulico, garantendone la normale funzionalità sia in modalità

idraulica che in modalità mista, IRSAP propone l’utilizzo di particolari valvole

e detentori salvaspazio termostatizzabili:

Codice: VALKITSQMIST in finitura bianca (cod. 01)

o cromata (cod. 50).

quota A per valvole e detentori a squadra IRSAP = 40 mm

Valvola

a squadro

A

22,5

Soluzione 1

Detentore

a squadro

Tutte le gamme di radiatori con attacchi centrali ad interasse 50 mm hanno,

alle estremità inferiori dei collettori laterali, fori filettati da 1/2” in cui può

essere inserita comodamente ed in qualsiasi momento la resistenza.

A

A

A

raccordo a

Tre vie

A

22,5

22,5

A

22,5

A

Soluzione 1: installazione fuori allineamento su collettore sinistro

Soluzione 2: installazione in allineamento su collettore destro

Soluzione 3: installazione fuori allineamento su collettore destro

Soluzione 4: installazione con valvola salvaspazio

Soluzione 2

Soluzione 3

277

5

INSTALLAZIONE RESISTENZA ELETTRICA CON VALVOLE SALVASPAZIO PER FUNZIONAMENTO MISTO

INSTALLAZIONE TIPICA PER LA GAMMA PRODOTTI ASIMMETRICI UTILIZZANDO IL RACCORDO A TRE VIE
