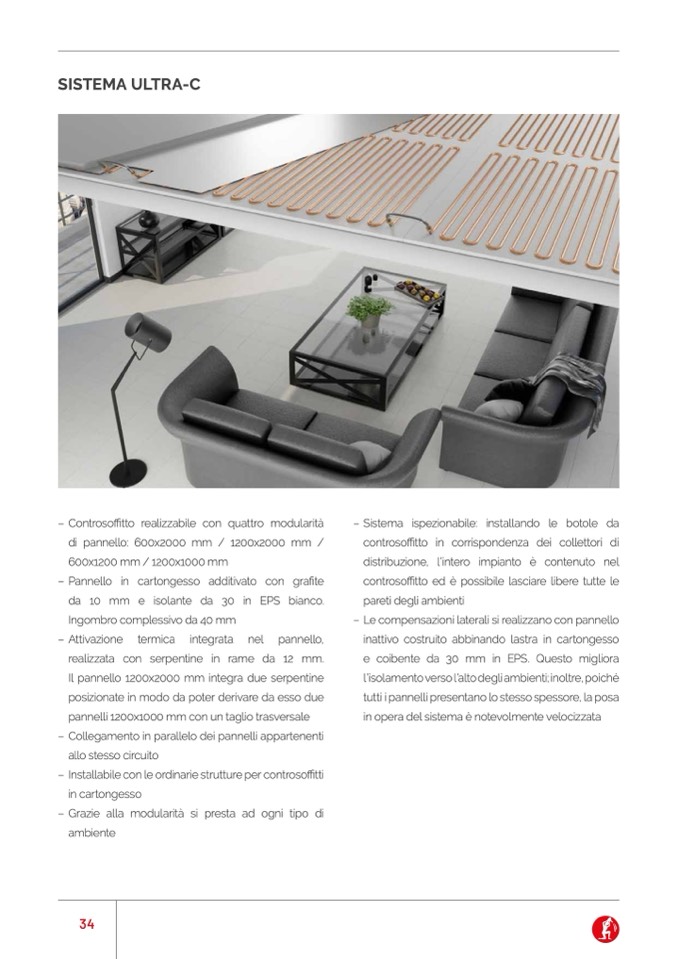

SISTEMA ULTRA-C
– Controso
ffitto realizzabile con quattro modularità
di pannello: 600x2000 mm / 1200x2000 mm /
600x1200 mm / 1200x1000 mm
– Pannello in cartongesso additivato con gra
fite
da 10 mm e isolante da 30 in EPS bianco.
Ingombro complessivo da 40 mm
– Attivazione termica integrata nel pannello,
realizzata con serpentine in rame da 12 mm.
Il pannello 1200x2000 mm integra due serpentine
posizionate in modo da poter derivare da esso due
pannelli 1200x1000 mm con un taglio trasversale
– Collegamento in parallelo dei pannelli appartenenti
allo stesso circuito
– Installabile con le ordinarie strutture per controsoffitti
in cartongesso
– Grazie alla modularità si presta ad ogni tipo di
ambiente
– Sistema ispezionabile: installando le botole da
controsoffitto in corrispondenza dei collettori di
distribuzione, l’intero impianto è contenuto nel
controsoffitto ed è possibile lasciare libere tutte le
pareti degli ambienti
– Le compensazioni laterali si realizzano con pannello
inattivo costruito abbinando lastra in cartongesso
e coibente da 30 mm in EPS. Questo migliora
l’isolamento verso l’alto degli ambienti; inoltre, poiché
tutti i pannelli presentano lo stesso spessore, la posa
in opera del sistema è notevolmente velocizzata
