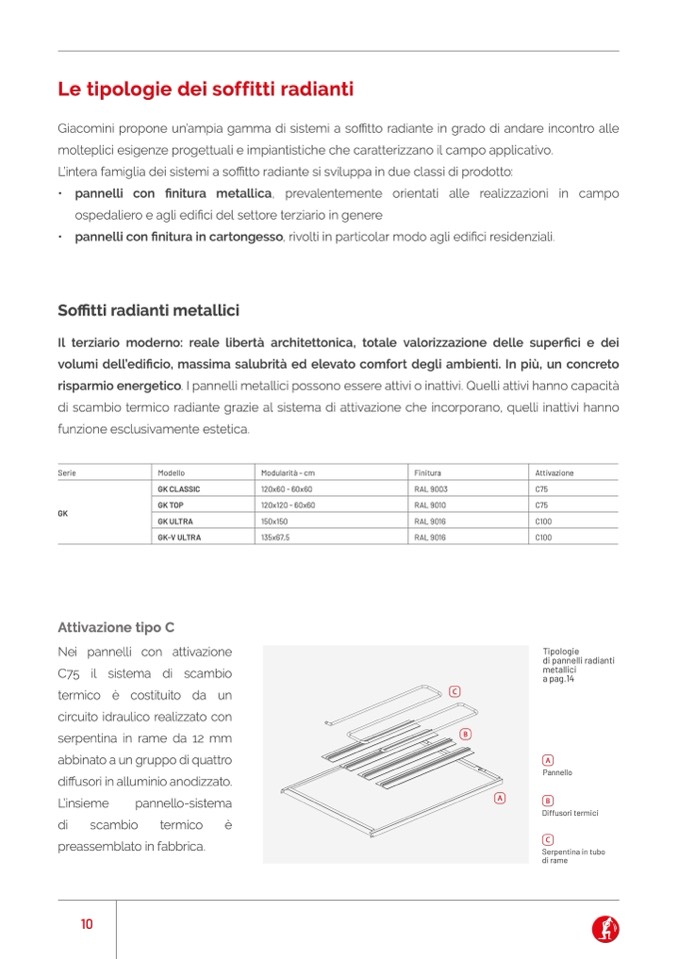

Le tipologie dei soffitti radianti

Giacomini propone un’ampia gamma di sistemi a so

ffitto radiante in grado di andare incontro alle

molteplici esigenze progettuali e impiantistiche che caratterizzano il campo applicativo.

L’intera famiglia dei sistemi a so

ffitto radiante si sviluppa in due classi di prodotto:

• pannelli con

finitura metallica, prevalentemente orientati alle realizzazioni in campo

ospedaliero e agli edi

fici del settore terziario in genere

• pannelli con finitura in cartongesso, rivolti in particolar modo agli edifici residenziali.

So

ffitti radianti metallici

Il terziario moderno: reale libertà architettonica, totale valorizzazione delle super

fici e dei

volumi dell’edificio, massima salubrità ed elevato comfort degli ambienti. In pi

ù, un concreto

risparmio energetico. I pannelli metallici possono essere attivi o inattivi. Quelli attivi hanno capacità

di scambio termico radiante grazie al sistema di attivazione che incorporano, quelli inattivi hanno

funzione esclusivamente estetica.

Serie

GK

Modello

GK CLASSIC

GK TOP

GK ULTRA

GK-V ULTRA

Modularit

à - cm

120x60 - 60x60

120x120 - 60x60

150x150

135x67,5

Finitura

Attivazione

RAL 9003

C75

RAL 9010

C75

RAL 9016

C100

RAL 9016

C100

Tipologie

di pannelli radianti

metallici

a pag.14

A

Pannello

B

Diffusori termici

C

Serpentina in tubo

di rame

Attivazione tipo C

Nei pannelli con attivazione

C75 il sistema di scambio

termico

è costituito da un

circuito idraulico realizzato con

serpentina in rame da 12 mm

abbinato a un gruppo di quattro

di

ffusori in alluminio anodizzato.

L’insieme

pannello-sistema

di

scambio

termico

è

preassemblato in fabbrica.

C

B

A

10
