Inverno

Estate

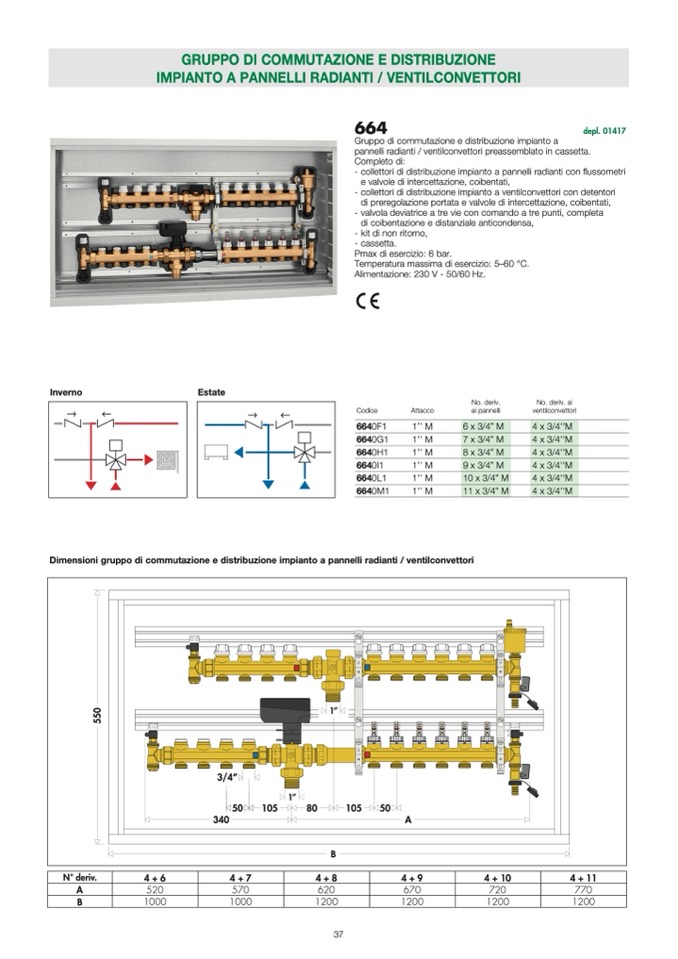

GRUPPO DI COMMUTAZIONE E DISTRIBUZIONE

IMPIANTO A PANNELLI RADIANTI / VENTILCONVETTORI

664

depl. 01417

Gruppo di commutazione e distribuzione impianto a

pannelli radianti / ventilconvettori preassemblato in cassetta.

Completo di:

- collettori di distribuzione impianto a pannelli radianti con

flussometri

e valvole di intercettazione, coibentati,

- collettori di distribuzione impianto a ventilconvettori con detentori

di preregolazione portata e valvole di intercettazione, coibentati,

- valvola deviatrice a tre vie con comando a tre punti, completa

di coibentazione e distanziale anticondensa,

- kit di non ritorno,

- cassetta.

Pmax di esercizio: 6 bar.

Temperatura massima di esercizio: 5–60 °C.

Alimentazione: 230 V - 50/60 Hz.

Codice

Attacco

6640F1

1’’ M

6640G1

1’’ M

6640H1

1’’ M

6640I1

1’’ M

6640L1

1’’ M

6640M1

1’’ M

No. deriv.

ai pannelli

No. deriv. ai

ventilconvettori

6 x 3/4” M

7 x 3/4” M

8 x 3/4” M

9 x 3/4” M

10 x 3/4” M

11 x 3/4” M

4 x 3/4''M

4 x 3/4''M

4 x 3/4''M

4 x 3/4''M

4 x 3/4''M

4 x 3/4''M

Dimensioni gruppo di commutazione e distribuzione impianto a pannelli radianti / ventilconvettori

5

5

0

3/4”

340

50

105

80

105

50

A

B

N° deriv.

4+ 6

4+ 7

4+ 8

4+ 9

4 + 10

4 + 11

A

520

570

620

670

720

770

B

1000

1000

1200

1200

1200

1200

37
