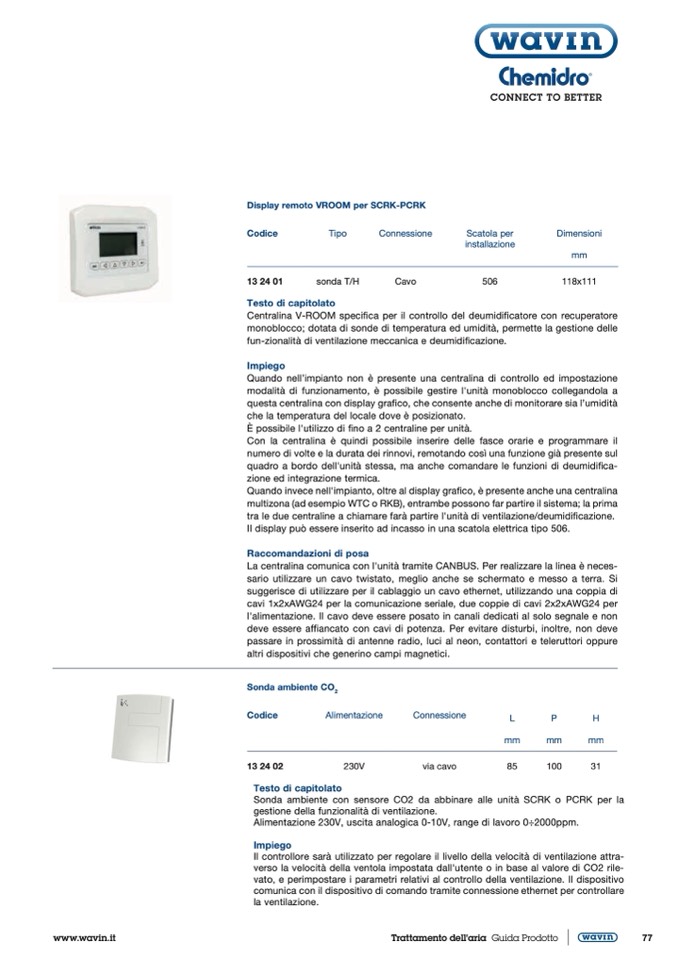

Display remoto VROOM per SCRK-PCRK
Codice
Tipo
Connessione
13 24 01
sonda T/H
Cavo
Testo di capitolato
Scatola per
installazione
506
Dimensioni
mm
118x111
Centralina V-ROOM specifica per il controllo del deumidificatore con recuperatore
monoblocco; dotata di sonde di temperatura ed umidità, permette la gestione delle
fun-zionalità di ventilazione meccanica e deumidificazione.
Impiego
Quando nell’impianto non è presente una centralina di controllo ed impostazione
modalità di funzionamento, è possibile gestire l'unità monoblocco collegandola a
questa centralina con display grafico, che consente anche di monitorare sia l’umidità
che la temperatura del locale dove è posizionato.
È possibile l'utilizzo di fino a 2 centraline per unità.
Con la centralina è quindi possibile inserire delle fasce orarie e programmare il
numero di volte e la durata dei rinnovi, remotando così una funzione gi
à presente sul
quadro a bordo dell'unità stessa, ma anche comandare le funzioni di deumidifica-
zione ed integrazione termica.
Quando invece nell'impianto, oltre al display grafico, è presente anche una centralina
multizona (ad esempio WTC o RKB), entrambe possono far partire il sistema; la prima
tra le due centraline a chiamare farà partire l'unità di ventilazione/deumidificazione.
Il display può essere inserito ad incasso in una scatola elettrica tipo 506.
Raccomandazioni di posa
La centralina comunica con l'unità tramite CANBUS. Per realizzare la linea è neces-
sario utilizzare un cavo twistato, meglio anche se schermato e messo a terra. Si
suggerisce di utilizzare per il cablaggio un cavo ethernet, utilizzando una coppia di
cavi 1x2xAWG24 per la comunicazione seriale, due coppie di cavi 2x2xAWG24 per
l'alimentazione. Il cavo deve essere posato in canali dedicati al solo segnale e non
deve essere affiancato con cavi di potenza. Per evitare disturbi, inoltre, non deve
passare in prossimità di antenne radio, luci al neon, contattori e teleruttori oppure
altri dispositivi che generino campi magnetici.
Sonda ambiente CO
2
Codice
Alimentazione
Connessione
via cavo
L
P
H
mm
mm
mm
85
100
31
13 24 02
Testo di capitolato
230V
Sonda ambiente con sensore CO2 da abbinare alle unità SCRK o PCRK per la
gestione della funzionalità di ventilazione.
Alimentazione 230V, uscita analogica 0-10V, range di lavoro 0÷2000ppm.
Impiego
Il controllore sarà utilizzato per regolare il livello della velocità di ventilazione attra-
verso la velocità della ventola impostata dall'utente o in base al valore di CO2 rile-
vato, e perimpostare i parametri relativi al controllo della ventilazione. Il dispositivo
comunica con il dispositivo di comando tramite connessione ethernet per controllare
la ventilazione.
