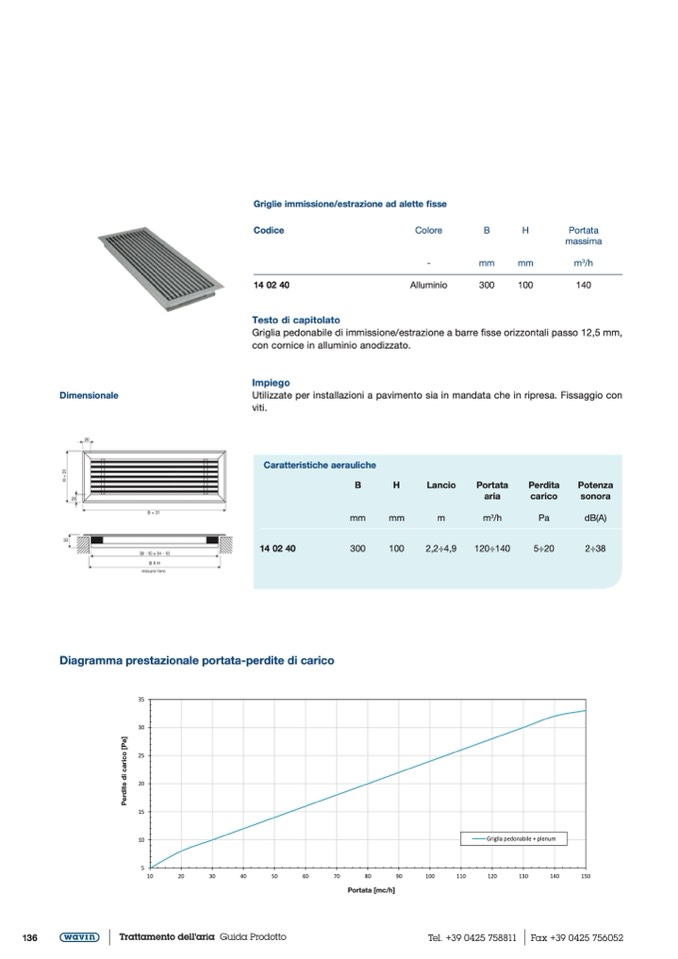

Dimensionale

Griglie immissione/estrazione ad alette fisse

Codice

Colore

B

H

Portata

massima

-

mm

mm

m

3

/h

14 02 40

Alluminio

300

100

140

Testo di capitolato

Griglia pedonabile di immissione/estrazione a barre fisse orizzontali passo 12,5 mm,

con cornice in alluminio anodizzato.

Impiego

Utilizzate per installazioni a pavimento sia in mandata che in ripresa. Fissaggio con

viti.

Caratteristiche aerauliche

Diagramma prestazionale portata-perdite di carico

14 02 40

B

H

mm

mm

300

100

Lancio

m

2,2÷4,9

Portata

aria

m

3

/h

120÷140

Perdita

carico

Pa

5÷20

Potenza

sonora

dB(A)

2÷38

Portata [mc/h]

Portata [mc/h]

35

30

25

20

15

10

5

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

Gr iglia pedona

bile + plenum

136
