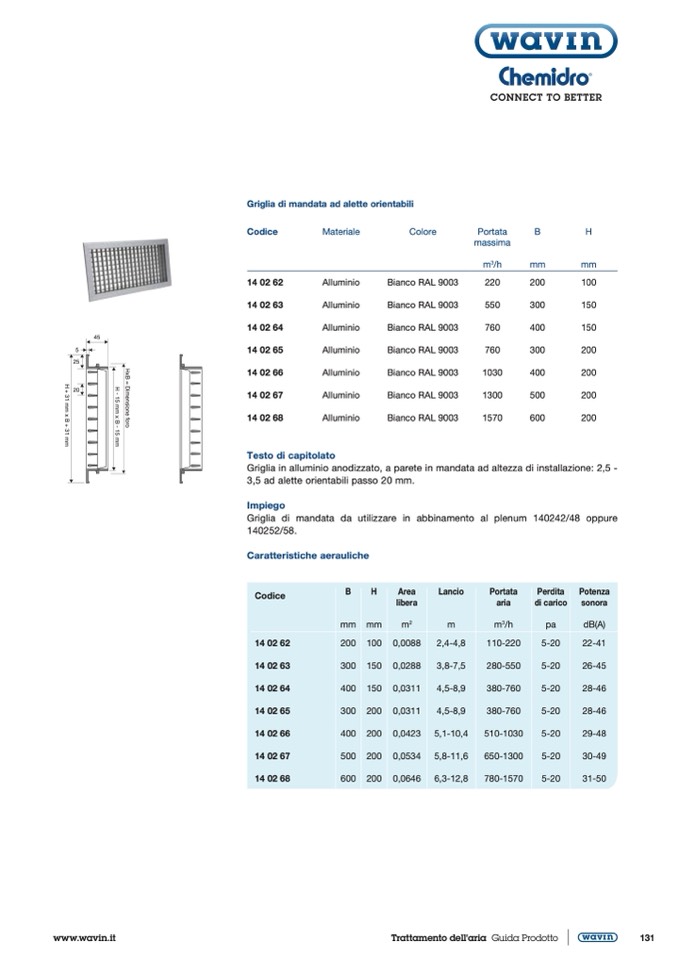

Griglia di mandata ad alette orientabili
25
20
Testo di capitolato
Griglia in alluminio anodizzato, a parete in mandata ad altezza di installazione: 2,5 -
3,5 ad alette orientabili passo 20 mm.
Impiego
Griglia di mandata da utilizzare in abbinamento al plenum 140242/48 oppure
140252/58.
www.wavin.it
Trattamento dell'aria Guida Prodotto
131
Caratteristiche aerauliche
Codice
14 02 62
14 02 63
14 02 64
14 02 65
14 02 66
14 02 67
14 02 68
B
H
mm mm
200 100
300 150
400 150
300 200
400 200
500 200
600 200
Area
libera
m
2
0,0088
0,0288
0,0311
0,0311
0,0423
0,0534
0,0646
Lancio
Portata
Perdita
Potenza
aria
di carico
sonora
m
m
3
/h
pa
dB(A)
2,4-4,8
3,8-7,5
4,5-8,9
4,5-8,9
5,1-10,4
5,8-11,6
6,3-12,8
110-220
5-20
280-550
5-20
380-760
5-20
380-760
5-20
510-1030
5-20
650-1300
5-20
780-1570
5-20
22-41
26-45
28-46
28-46
29-48
30-49
31-50
