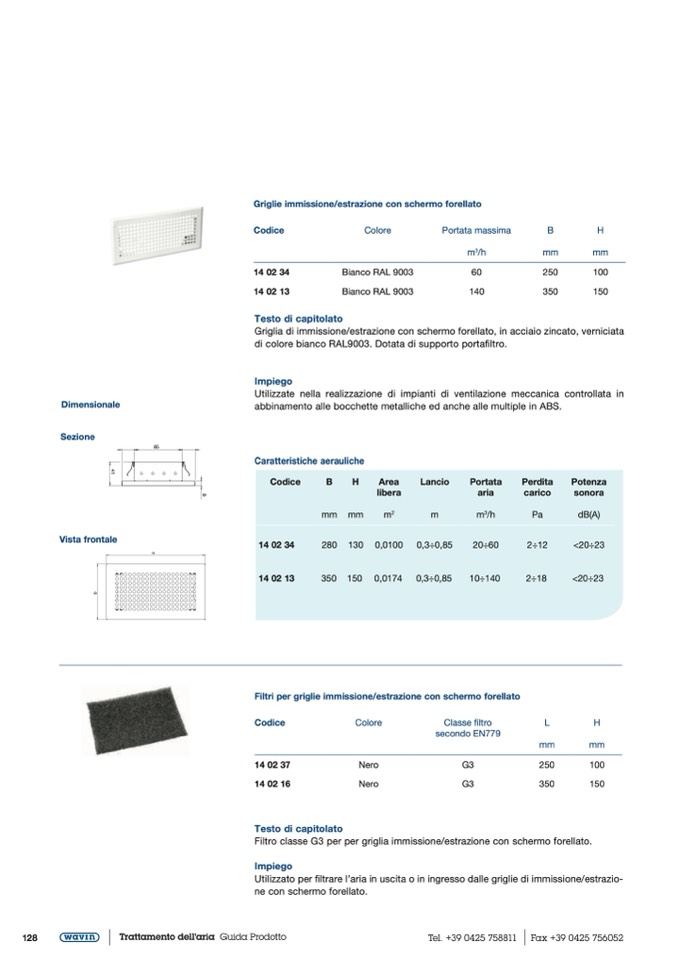

128

Trattamento dell'aria Guida Prodotto

Tel. +39 0425 758811 Fax +39 0425 756052

Dimensionale

Sezione

Vista frontale

Griglia di immissione/estrazione con schermo forellato, in acciaio zincato, verniciata

di colore bianco RAL9003. Dotata di supporto portafiltro.

Impiego

Utilizzate nella realizzazione di impianti di ventilazione meccanica controllata in

abbinamento alle bocchette metalliche ed anche alle multiple in ABS.

B

Codice

14 02 34

14 02 13

Colore

Bianco RAL 9003

Bianco RAL 9003

Portata massima

m

3

/h

60

140

B

H

mm

mm

250

100

350

150

85

H

Caratteristiche aerauliche

41

Griglie immissione/estrazione con schermo forellato

Testo di capitolato

Codice

14 02 34

8

14 02 13

B

H

Area

libera

mm mm

m

2

280 130 0,0100

350 150 0,0174

Lancio

m

0,3÷0,85

0,3÷0,85

Portata

aria

m

3

/h

20÷60

10÷140

Perdita

carico

Pa

2÷12

2÷18

L

mm

250

350

Potenza

sonora

dB(A)

<20÷23

<20÷23

H

mm

100

150

H

8

4

1

B

8

5

Filtri per griglie immissione/estrazione con schermo forellato

Codice

14 02 37

14 02 16

Testo di capitolato

Colore

Classe filtro

secondo EN779

Nero

G3

Nero

G3

Filtro classe G3 per per griglia immissione/estrazione con schermo forellato.

Impiego

Utilizzato per filtrare l’aria in uscita o in ingresso dalle griglie di immissione/estrazio-

ne con schermo forellato.
