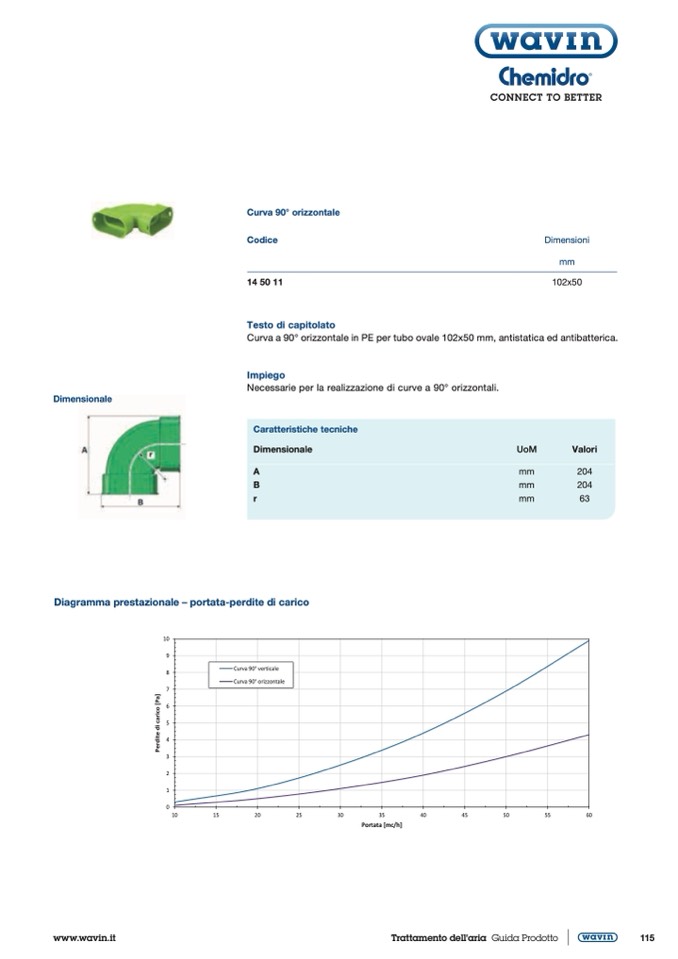

Curva 90° orizzontale

Codice

Dimensioni

mm

14 50 11

102x50

Testo di capitolato

Curva a 90° orizzontale in PE per tubo ovale 102x50 mm, antistatica ed antibatterica.

Dimensionale

Impiego

Necessarie per la realizzazione di curve a 90° orizzontali.

Caratteristiche tecniche

Dimensionale

A

B

r

Diagramma prestazionale – portata-perdite di carico

UoM

Valori

mm

204

mm

204

mm

63

10

9

8

7

6

5

4

3

2

1

0

Curva 90°

Curva 90°

verticale

orizzontale

10

15

20

25

30

35

40

45

50

55

60

Portata [mc/h]

www.wavin.it

Trattamento dell'aria Guida Prodotto

115

P

e

r

d

i

t

e

d

i

c

a

r

i

c

o

[

P

a

]
