miscela aria/gas

bruciatore

camera di

combustione

condensa

elemento

piolinato

acqua

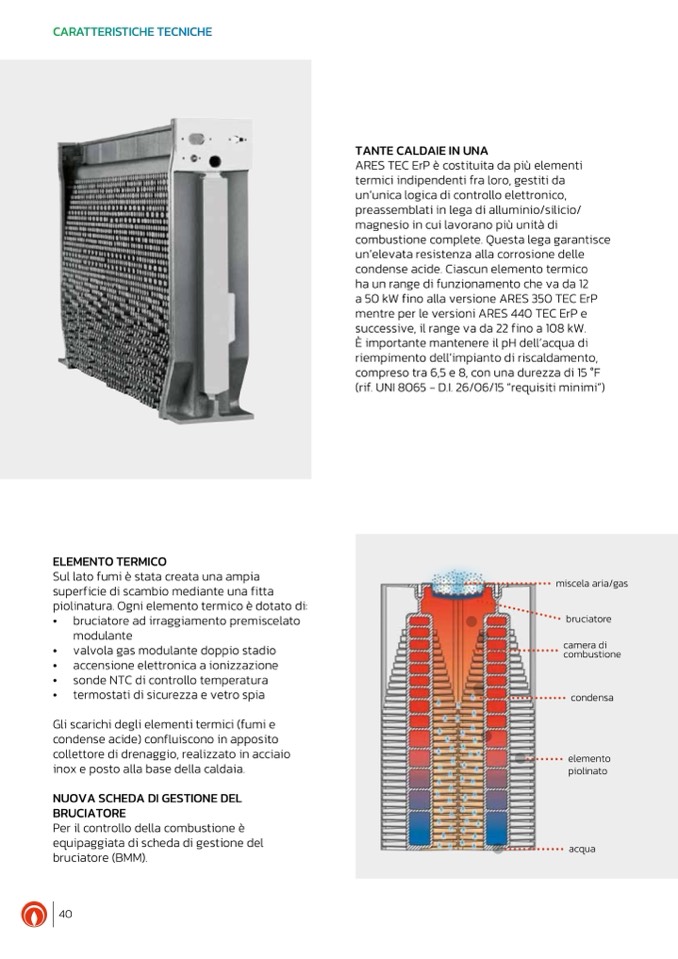

CARATTERISTICHE TECNICHE

ELEMENTO TERMICO

Sul lato fumi è stata creata una ampia

superficie di scambio mediante una fitta

piolinatura. Ogni elemento termico è dotato di:

• bruciatore ad irraggiamento premiscelato

modulante

• valvola gas modulante doppio stadio

• accensione elettronica a ionizzazione

• sonde NTC di controllo temperatura

• termostati di sicurezza e vetro spia

Gli scarichi degli elementi termici (fumi e

condense acide) confluiscono in apposito

collettore di drenaggio, realizzato in acciaio

inox e posto alla base della caldaia.

NUOVA SCHEDA DI GESTIONE DEL

BRUCIATORE

Per il controllo della combustione è

equipaggiata di scheda di gestione del

bruciatore (BMM).

40

TANTE CALDAIE IN UNA

ARES TEC ErP è costituita da più elementi

termici indipendenti fra loro, gestiti da

un’unica logica di controllo elettronico,

preassemblati in lega di alluminio/silicio/

magnesio in cui lavorano più unità di

combustione complete. Questa lega garantisce

un’elevata resistenza alla corrosione delle

condense acide. Ciascun elemento termico

ha un range di funzionamento che va da 12

a 50 kW fino alla versione ARES 350 TEC ErP

mentre per le versioni ARES 440 TEC ErP e

successive, il range va da 22 fino a 108 kW.

È importante mantenere il pH dell’acqua di

riempimento dell’impianto di riscaldamento,

compreso tra 6,5 e 8, con una durezza di 15 °F

(rif. UNI 8065 - D.I. 26/06/15 “requisiti minimi”)
