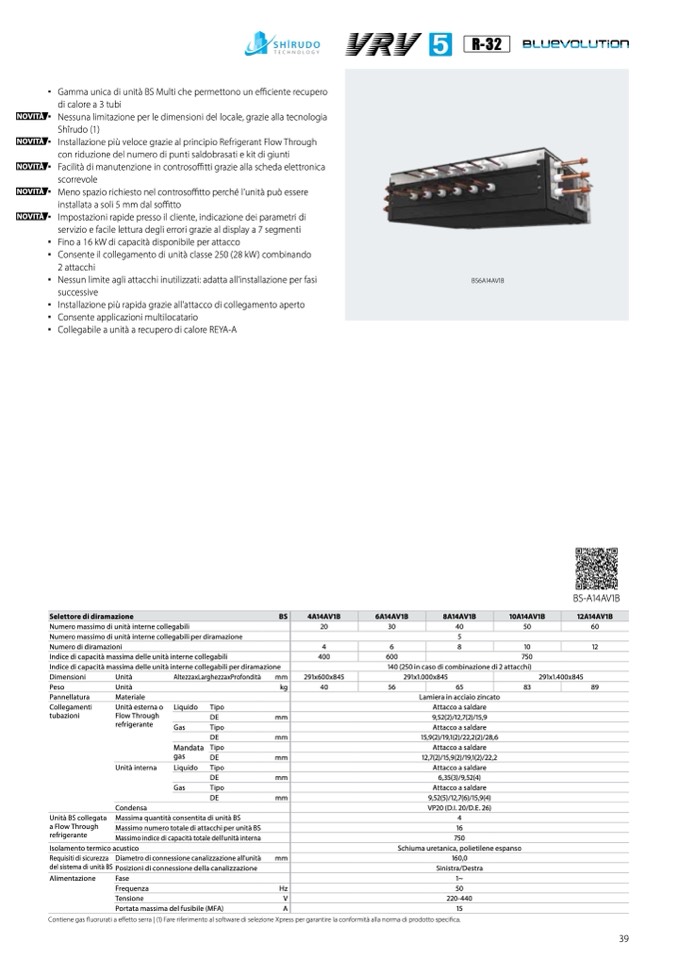

BS6A14AV1B
NOVITÀ
J
NOVITÀ
J
NOVITÀ
J
NOVITÀ
J
NOVITÀ
J
Nessuna limitazione per le dimensioni del locale, grazie alla tecnologia
Shîrudo (1)
Installazione pi
ù veloce grazie al principio Refrigerant Flow Through
con riduzione del numero di punti saldobrasati e kit di giunti
Facilit
à di manutenzione in controsoffitti grazie alla scheda elettronica
scorrevole
Meno spazio richiesto nel controso
ffitto perch
é l’unità può essere
installata a soli 5 mm dal soffitto
Impostazioni rapide presso il cliente, indicazione dei parametri di
J
Gamma unica di unit
à BS Multi che permettono un e
fficiente recupero
di calore a 3 tubi
servizio e facile lettura degli errori grazie al display a 7 segmenti
J
Fino a 16 kW di capacit
à disponibile per attacco
J
Consente il collegamento di unità classe 250 (28 kW) combinando
2 attacchi
J
Nessun limite agli attacchi inutilizzati: adatta all'installazione per fasi
successive
J
Installazione pi
ù rapida grazie all'attacco di collegamento aperto
J
Consente applicazioni multilocatario
J
Collegabile a unità a recupero di calore REYA-A
Selettore di diramazione
Numero massimo di unità interne collegabili
Numero massimo di unità interne collegabili per diramazione
Numero di diramazioni
Indice di capacit
à massima delle unità interne collegabili
BS
4A14AV1B
6A14AV1B
20
30
4
6
400
600
8A14AV1B
10A14AV1B
40
50
5
8
10
750
BS-A14AV1B
12A14AV1B
60
12
Indice di capacit
à massima delle unit
à interne collegabili per diramazione
140 (250 in caso di combinazione di 2 attacchi)
291x1.000x845
Dimensioni
Peso
Pannellatura
Collegamenti
tubazioni
Unit
à BS collegata
a Flow Through
refrigerante
Unit
à
Unit
à
Materiale
Unità esterna o
Flow Through
refrigerante
Unità interna
Condensa
AltezzaxLarghezzaxProfondit
à
mm
kg
Liquido
Tipo
DE
mm
Gas
Tipo
DE
mm
Mandata Tipo
gas
DE
mm
Liquido
Tipo
DE
mm
Gas
Tipo
DE
mm
291x600x845
291x1.400x845
Massima quantit
à consentita di unit
à BS
Massimo numero totale di attacchi per unit
à BS
Massimo indice di capacità totale dell'unità interna
40
56
65
83
89
Lamiera in acciaio zincato
Attacco a saldare
9,52(2)/12,7(2)/15,9
Attacco a saldare
15,9(2)/19,1(2)/22,2(2)/28,6
Attacco a saldare
12,7(2)/15,9(2)/19,1(2)/22,2
Attacco a saldare
6,35(3)/9,52(4)
Attacco a saldare
9,52(5)/12,7(6)/15,9(4)
VP20 (D.I. 20/D.E. 26)
4
16
750
Schiuma uretanica, polietilene espanso
160,0
Sinistra/Destra
1~
50
220-440
15
Isolamento termico acustico
Requisiti di sicurezza Diametro di connessione canalizzazione all'unità
mm
del sistema di unità BS Posizioni di connessione della canalizzazione
Alimentazione
Fase
Frequenza
Hz
Tensione
V
Portata massima del fusibile (MFA)
A
Contiene gas
fluorurati a effetto serra | (1) Fare riferimento al software di selezione Xpress per garantire la conformità alla norma di prodotto speci
fica.
