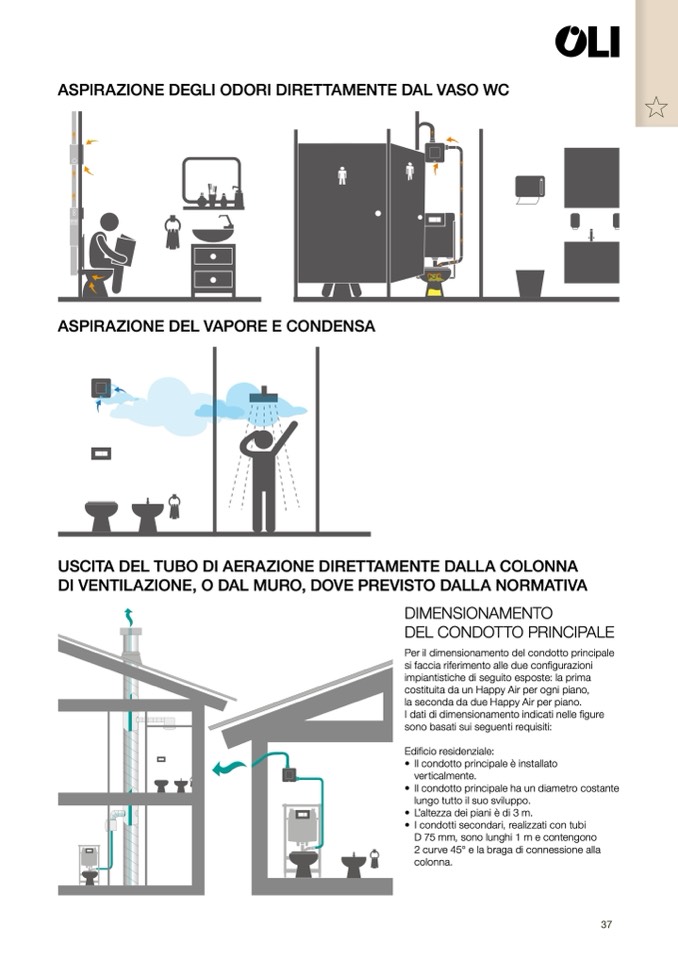

ASPIRAZIONE DEGLI ODORI DIRETTAMENTE DAL VASO W

C

ASPIRAZIONE DEL VAPORE E CONDENSA

USCITA DEL TUBO DI AERAZIONE DIRETTAMENTE DALLA COLONNA

DI VENTILAZIONE, O DAL MURO, DOVE PREVISTO DALLA NORMATIV

A

DIMENSIONAMENTO

DEL CONDOTTO PRINCIPALE

Per il dimensionamento del condotto principal

e

si faccia riferimento alle due configurazion

i

impiantistiche di seguito esposte: la prima

costituita da un Happy Air per ogni piano,

la seconda da due Happy Air per piano.

I dati di dimensionamento indicati nelle figure

sono basati sui seguenti requisiti:

Edificio residenziale:

• Il condotto principale è installato

verticalmente.

• Il condotto principale ha un diametro costante

lungo tutto il suo sviluppo.

• L’altezza dei piani è di 3 m.

• I condotti secondari, realizzati con tubi

D 75 mm, sono lunghi 1 m e contengono

2 curve 45° e la braga di connessione all

a

colonna

.

37
