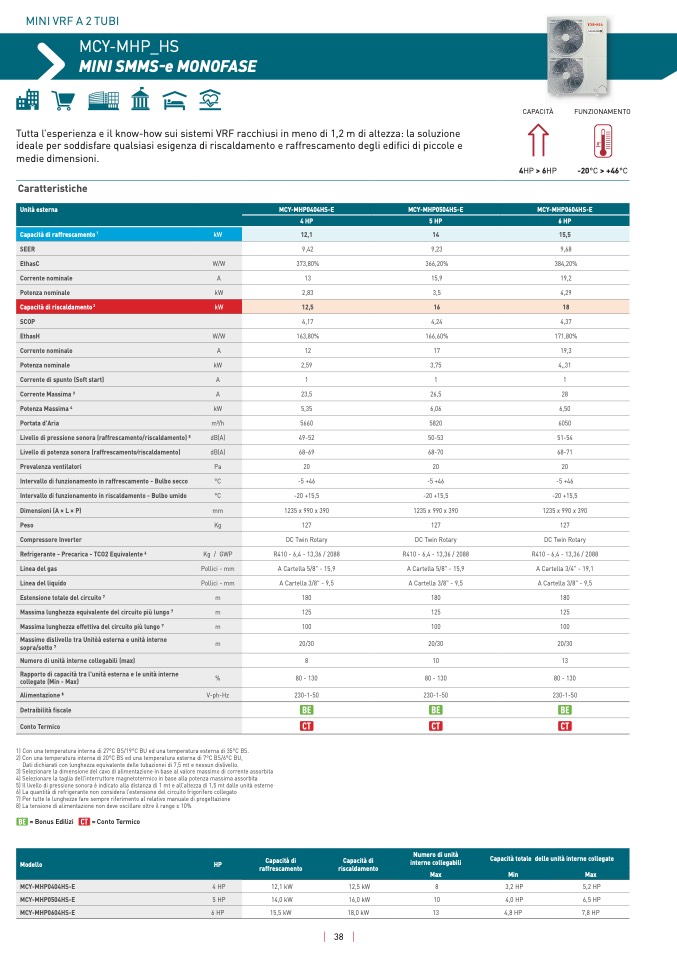

MINI VRF A 2 TUBI
MCY-MHP_HS
MINI SMMS-e MONOFAS
E
CAPACITÀ
FUNZIONAMENT
O
Tutta l’esperienza e il know-how sui sistemi VRF racchiusi in meno di 1,2 m di altezza: la soluzion
e
ideale per soddisfare qualsiasi esigenza di riscaldamento e raffrescamento degli edifici di piccole e
medie dimensioni
.
0
°
0
°
4HP > 6HP
-20°C > +46°
C
Caratteristich
e
Unità esterna
MCY-MHP0404HS-E
MCY-MHP0504HS-E
MCY-MHP0604HS-E
4 HP
5 HP
6 HP
Capacità di raffrescamento 1
kW
12,1
14
15,5
SEER
9,42
9,23
9,68
EthasC
W/W
373,80%
366,20%
384,20%
Corrente nominale
A
13
15,9
19,2
Potenza nominale
kW
2,83
3,5
4,29
Capacità di riscaldamento 2
kW
12,5
16
18
SCOP
4,17
4,24
4,37
EthasH
W/W
163,80%
166,60%
171,80%
Corrente nominale
A
12
17
19,3
Potenza nominale
kW
2,59
3,75
4,,31
Corrente di spunto (Soft start)
A
1
1
1
Corrente Massima 3
A
23,5
26,5
28
Potenza Massima 4
kW
5,35
6,06
6,50
Portata d'Aria
m³/h
5660
5820
6050
Livello di pressione sonora (raffrescamento/riscaldamento) 5
dB(A)
49-52
50-53
51-5
4
Livello di potenza sonora (raffrescamento/riscaldamento)
dB(A)
68-69
68-70
68-7
1
Prevalenza ventilatori
Pa
20
20
20
Intervallo di funzionamento in raffrescamento - Bulbo secco
°C
-5 +46
-5 +46
-5 +4
6
Intervallo di funzionamento in riscaldamento - Bulbo umido
°C
-20 +15,5
-20 +15,5
-20 +15,
5
Dimensioni (A × L × P)
mm
1235 x 990 x 390
1235 x 990 x 390
1235 x 990 x 39
0
Peso
Kg
127
127
12
7
Compressore Inverter
DC Twin Rotary
DC Twin Rotary
DC Twin Rotary
Refrigerante - Precarica - TCO2 Equivalente 6
Kg / GWP
R410 - 6,4 - 13,36 / 2088
R410 - 6,4 - 13,36 / 2088
R410 - 6,4 - 13,36 / 208
8
Linea del gas
Pollici - mm
A Cartella 5/8" - 15,9
A Cartella 5/8" - 15,9
A Cartella 3/4" - 19,1
Linea del liquido
Pollici - mm
A Cartella 3/8" - 9,5
A Cartella 3/8" - 9,5
A Cartella 3/8" - 9,5
Estensione totale del circuito 7
m
180
180
180
Massima lunghezza equivalente del circuito più lungo 7
m
125
125
125
Massima lunghezza effettiva del circuito più lungo 7
m
100
100
100
Massimo dislivello tra Unitèà esterna e unità interne
sopra/sotto 7
m
20/30
20/30
20/30
Numero di unità interne collegabili (max)
8
10
1
3
Rapporto di capacità tra l'unità esterna e le unità intern
e
collegate (Min - Max)
%
80 - 130
80 - 130
80 - 13
0
Alimentazione 8
V-ph-Hz
230-1-50
230-1-50
230-1-50
Detraibilità fiscale
Conto Termico
1) Con una temperatura interna di 27°C BS/19°C BU ed una temperatura esterna di 35°C BS
.
2) Con una temperatura interna di 20°C BS ed una temperatura esterna di 7°C BS/6°C BU,
Dati dichiarati con lunghezza equivalente delle tubazionei di 7,5 mt e nessun dislivello
.
3) Selezionare la dimensione del cavo di alimentazione in base al valore massimo di corrente assorbit
a
4) Selezionare la taglia dell’interruttore magnetotermico in base alla potenza massima assorbit
a
5) Il livello di pressione sonora è indicato alla distanza di 1 mt e all’altezza di 1,5 mt dalle unità estern
e
6) La quantità di refrigerante non considera l’estensione del circuito frigorifero collegato
7) Per tutte le lunghezze fare sempre riferimento al relativo manuale di progettazion
e
8) La tensione di alimentazione non deve oscillare oltre il range ± 10
%
= Bonus Edilizi
= Conto Termico
Modello
HP
Capacità di
raffrescament
o
Capacità di
riscaldamento
Numero di unit
à
interne collegabili
Capacità totale delle unità interne collegate
Max
Min
Max
MCY-MHP0404HS-E
4 HP
12,1 kW
12,5 kW
8
3,2 HP
5,2 HP
MCY-MHP0504HS-E
5 HP
14,0 kW
16,0 kW
10
4,0 HP
6,5 HP
MCY-MHP0604HS-E
6 HP
15,5 kW
18,0 kW
13
4,8 HP
7,8 H
P
38
