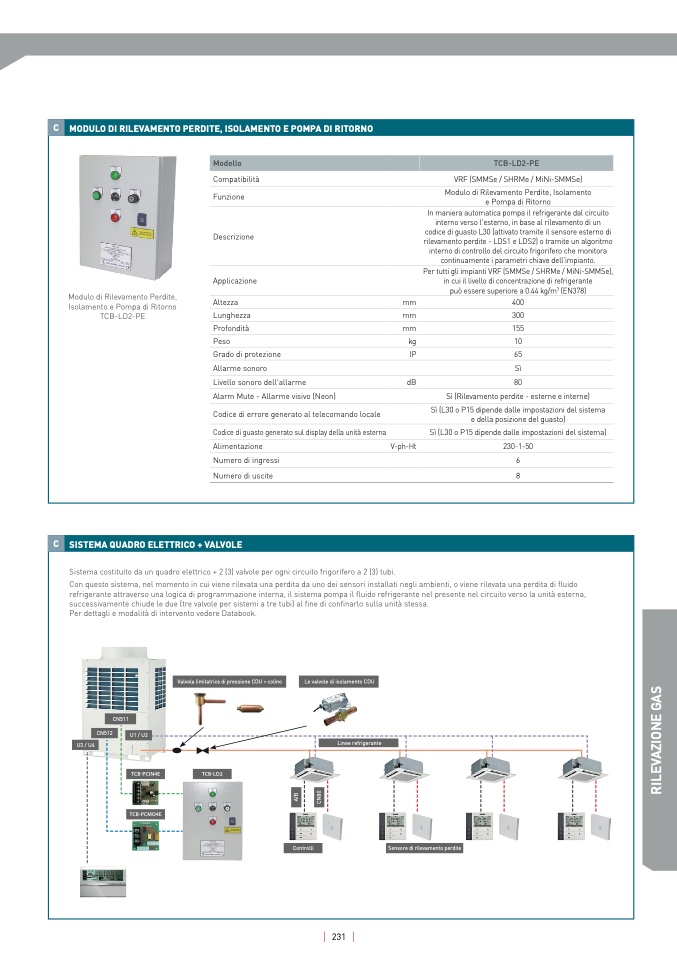

MODULO DI RILEVAMENTO PERDITE, ISOLAMENTO E POMPA DI RITORNO

Modello

TCB-LD2-PE

Compatibilità

VRF (SMMSe / SHRMe / MiNi-SMMSe

)

Funzione

Descrizione

Applicazion

e

Modulo di Rilevamento Perdite

,

Isolamento e Pompa di Ritorno

TCB-LD2-PE

Altezza

mm

40

0

Modulo di Rilevamento Perdite, Isolamento

e Pompa di Ritorn

o

In maniera automatica pompa il refrigerante dal circuit

o

interno verso l'esterno, in base al rilevamento di un

codice di guasto L30 (attivato tramite il sensore esterno d

i

rilevamento perdite - LDS1 e LDS2) o tramite un algoritmo

interno di controllo del circuito frigorifero che monitor

a

continuamente i parametri chiave dell'impianto

.

Per tutti gli impianti VRF (SMMSe / SHRMe / MiNi-SMMSe)

,

in cui il livello di concentrazione di refrigerante

può essere superiore a 0.44 kg/m3 (EN378)

Alarm Mute - Allarme visivo (Neon)

Codice di errore generato al telecomando locale

Codice di guasto generato sul display della unità esterna

Lunghezza

mm

30

0

Profondità

mm

15

5

Peso

kg

1

0

Grado di protezione

IP

6

5

Allarme sonoro

Sì

Livello sonoro dell'allarme

dB

8

0

Sì (Rilevamento perdite - esterne e interne

)

Sì (L30 o P15 dipende dalle impostazioni del sistema

e della posizione del guasto

)

Sì (L30 o P15 dipende dalle impostazioni del sistema)

Alimentazione

V-ph-Ht

230-1-50

Numero di ingressi

6

Numero di uscite

8

C

SISTEMA QUADRO ELETTRICO + VALVOL

E

Sistema costituito da un quadro elettrico + 2 (3) valvole per ogni circuito frigorifero a 2 (3) tubi.

Con questo sistema, nel momento in cui viene rilevata una perdita da uno dei sensori installati negli ambienti, o viene rilevata una perdita di fluid

o

refrigerante attraverso una logica di programmazione interna, il sistema pompa il fluido refrigerante nel presente nel circuito verso la unità esterna

,

successivamente chiude le due (tre valvole per sistemi a tre tubi) al fine di confinarlo sulla unità stessa.

Per dettagli e modalità di intervento vedere Databook.

Valvola limitatrice di pressione CDU + colino

Le valvole di isolamento CD

U

CN511

CN512

U1 / U2

U3 / U4

Linee refrigerant

e

R

I

L

E

V

A

Z

I

O

N

E

G

A

S

A

/

B

C

N

8

0

Controll

i

Sensore di rilevamento perdite
