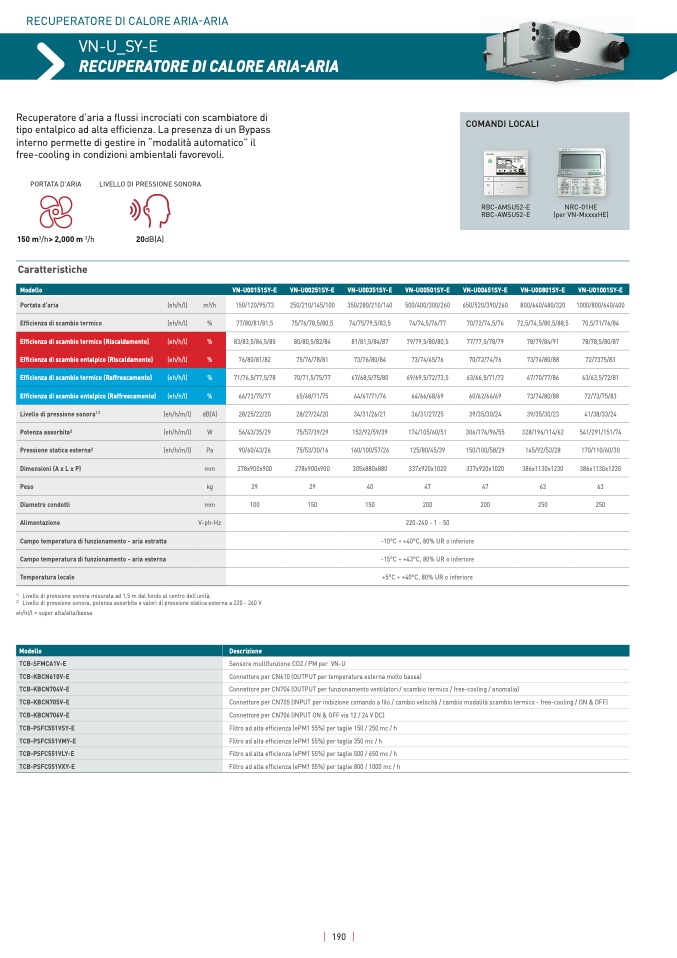

RECUPERATORE DI CALORE ARIA-ARIA
VN-U_SY-E
RECUPERATORE DI CALORE ARIA-ARI
A
Recuperatore d’aria a flussi incrociati con scambiatore di
tipo entalpico ad alta efficienza. La presenza di un Bypas
s
interno permette di gestire in “modalità automatico” i
l
free-cooling in condizioni ambientali favorevoli.
COMANDI LOCALI
PORTATA D'ARI
A
0
°
LIVELLO DI PRESSIONE SONOR
A
RBC-AMSU52-
E
RBC-AWSU52-E
NRC-01H
E
(per VN-MxxxxHE)
150 m3/h> 2,000 m 3/h
20dB(A
)
Caratteristich
e
Modello
VN-U00151SY-E
VN-U00251SY-E
VN-U00351SY-E
VN-U00501SY-E
VN-U00651SY-E
VN-U00801SY-E
VN-U01001SY-E
Portata d’aria
(eh/h/l)
m3/h
150/120/95/73
250/210/145/100 350/280/210/140 500/400/300/260 650/520/390/260 800/640/480/320 1000/800/640/40
0
(eh/h/l)
%
77/80/81/81,5
75/76/78,5/80,5
74/75/79,5/83,5
74/74,5/76/77
70/72/74,5/76
72,5/74,5/80,5/88,5
70,5/71/76/8
4
Efficienza di scambio termico (Riscaldamento)
(eh/h/l)
%
83/83,5/84,5/85
80/80,5/82/84
81/81,5/84/87
79/79,5/80/80,5
77/77,5/78/79
78/79/84/91
78/78,5/80/8
7
Efficienza di scambio entalpico (Riscaldamento)
(eh/h/l)
%
76/80/81/82
75/76/78/81
73/76/80/84
73/74/45/76
70/72/74/76
73/74/80/88
72/7375/83
Efficienza di scambio termico (Raffrescamento)
(eh/h/l)
%
71/76,5/77,5/78
70/71,5/75/77
67/68,5/75/80
69/69,5/72/73,5
63/66,5/71/73
67/70/77/86
63/63,5/72/81
Efficienza di scambio entalpico (Raffrescamento) (eh/h/l)
%
66/73/75/77
65/68/71/75
64/67/71/76
64/66/68/69
60/62/66/69
73/74/80/88
72/73/75/83
Livello di pressione sonora1 2
(eh/h/m/l) dB(A)
28/25/22/20
28/27/24/20
34/31/26/21
36/31/27/25
39/35/30/24
39/35/30/23
41/38/33/24
Potenza assorbita2
(eh/h/m/l)
W
56/43/35/29
75/57/39/29
152/92/59/39
174/105/60/51
306/176/96/55
328/196/114/62
541/291/151/7
4
Alimentazione
V-ph-Hz
220-240 - 1 - 5
0
Campo temperatura di funzionamento - aria estratta
Efficienza di scambio termico
mm
278x900x900
278x900x900
305x880x880
337x920x1020
337x920x1020
386x1130x1230
386x1130x1230
kg
29
29
40
47
47
63
63
mm
100
150
150
200
200
250
250
-10°C ÷ +40°C, 80% UR o inferiore
Pressione statica esterna2
(eh/h/m/l)
Pa
90/60/43/26
75/53/30/16
160/100/57/26
125/80/45/39
150/100/58/29
145/92/53/28
170/110/60/3
0
Dimensioni (A x L x P)
Peso
Diametro condotti
Campo temperatura di funzionamento - aria esterna
-15°C ÷ +43°C, 80% UR o inferiore
Temperatura locale
+5°C ÷ +40°C, 80% UR o inferior
e
1)
2)
Livello di pressione sonora misurata ad 1,5 m dal fondo al centro dell’unità.
Livello di pressione sonora, potenza assorbita e valori di pressione statica esterna a 220 - 240 V
eh/hl/l = super alta/alta/bassa
Modello
Descrizione
TCB-SFMCA1V-E
Sensore multifunzione CO2 / PM per VN-U
TCB-KBCN610V-E
Connettore per CN610 (OUTPUT per temperatura esterna molto bassa)
TCB-KBCN704V-E
Connettore per CN704 (OUTPUT per funzionamento ventilatori / scambio termico / free-cooling / anomalia)
TCB-KBCN705V-E
Connettore per CN705 (INPUT per inibizione comando a filo / cambio velocità / cambio modalità scambio termico - free-cooling / ON & OFF)
TCB-KBCN706V-E
Connettore per CN706 (INPUT ON & OFF via 12 / 24 V DC)
TCB-PSFC551VSY-E
Filtro ad alta efficienza (ePM1 55%) per taglie 150 / 250 mc / h
TCB-PSFC551VMY-E
Filtro ad alta efficienza (ePM1 55%) per taglia 350 mc / h
TCB-PSFC551VLY-E
Filtro ad alta efficienza (ePM1 55%) per taglie 500 / 650 mc / h
TCB-PSFC551VXY-E
Filtro ad alta efficienza (ePM1 55%) per taglie 800 / 1000 mc /
h
