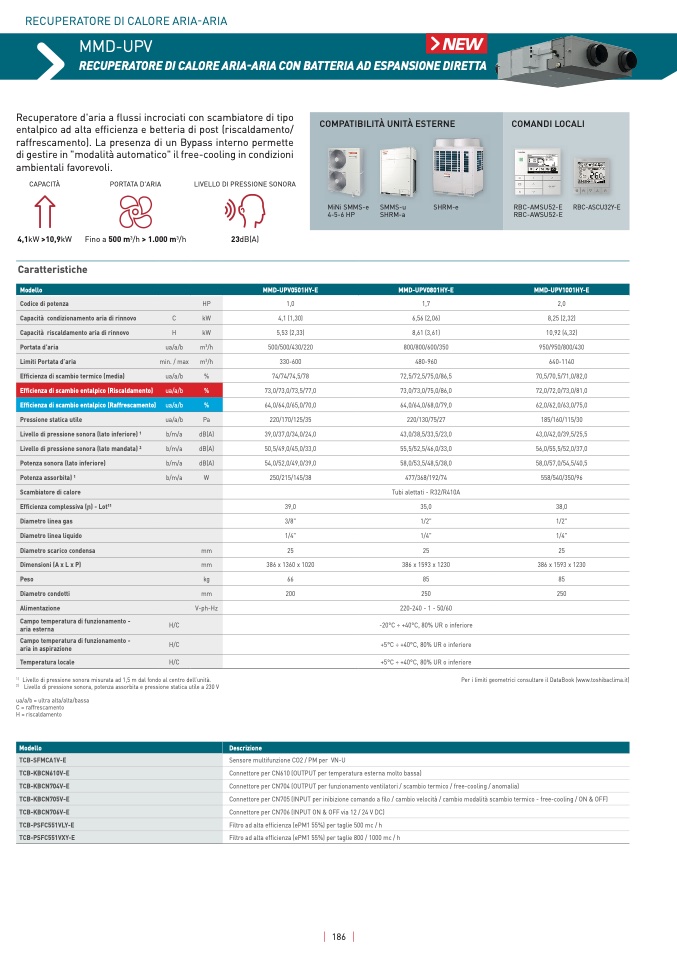

RECUPERATORE DI CALORE ARIA-ARI
A
MMD-UPV
RECUPERATORE DI CALORE ARIA-ARIA CON BATTERIA AD ESPANSIONE DIRETT
A
NE
W
Recuperatore d'aria a flussi incrociati con scambiatore di tip
o
entalpico ad alta efficienza e betteria di post (riscaldamento/
raffrescamento). La presenza di un Bypass interno permett
e
di gestire in "modalità automatico" il free-cooling in condizioni
ambientali favorevoli
.
CAPACITÀ
PORTATA D'ARIA
LIVELLO DI PRESSIONE SONORA
0
°
0
°
COMPATIBILITÀ UNITÀ ESTERNE
COMANDI LOCALI
MiNi SMMS-e
4-5-6 HP
SMMS-u
SHRM-a
SHRM-
e
RBC-AMSU52-E
RBC-AWSU52-E
RBC-ASCU32Y-E
Fino a 500 m3/h > 1.000 m3/
h
23dB(A)
Modello
MMD-UPV0501HY-E
MMD-UPV0801HY-E
MMD-UPV1001HY-E
Codice di potenza
HP
1,0
1,7
2,0
Capacità condizionamento aria di rinnovo
C
kW
4,1 (1,30)
6,56 (2,06)
8,25 (2,32)
Capacità riscaldamento aria di rinnovo
H
kW
5,53 (2,33)
8,61 (3,61)
10,92 (4,32)
Portata d’aria
ua/a/b
m3/h
500/500/430/220
800/800/600/350
950/950/800/43
0
Limiti Portata d’aria
min. / max m3/h
330-600
480-960
640-1140
Efficienza di scambio termico (media)
ua/a/b
%
74/74/74,5/78
72,5/72,5/75,0/86,5
70,5/70,5/71,0/82,0
Efficienza di scambio entalpico (Riscaldamento) ua/a/b
%
73,0/73,0/73,5/77,0
73,0/73,0/75,0/86,0
72,0/72,0/73,0/81,0
Efficienza di scambio entalpico (Raffrescamento) ua/a/b
%
64,0/64,0/65,0/70,0
64,0/64,0/68,0/79,0
62,0/62,0/63,0/75,0
Pressione statica utile
ua/a/b
Pa
220/170/125/35
220/130/75/27
185/160/115/3
0
Livello di pressione sonora (lato inferiore) 1
b/m/a
dB(A)
39,0/37,0/34,0/24,0
43,0/38,5/33,5/23,0
43,0/42,0/39,5/25,5
Livello di pressione sonora (lato mandata) 2
b/m/a
dB(A)
50,5/49,0/45,0/33,0
55,5/52,5/46,0/33,0
56,0/55,5/52,0/37,0
Potenza sonora (lato inferiore)
b/m/a
dB(A)
54,0/52,0/49,0/39,0
58,0/53,5/48,5/38,0
58,0/57,0/54,5/40,5
Potenza assorbita) 1
b/m/a
W
250/215/145/38
477/368/192/74
558/540/350/9
6
4,1kW >10,9k
W
Caratteristich
e
Scambiatore di calore
Tubi alettati - R32/R410A
Dimensioni (A x L x P)
mm
386 x 1360 x 1020
386 x 1593 x 1230
386 x 1593 x 123
0
Alimentazione
V-ph-Hz
220-240 - 1 - 50/60
Campo temperatura di funzionamento
-
aria esterna
H/C
-20°C ÷ +40°C, 80% UR o inferiore
Campo temperatura di funzionamento
-
aria in aspirazione
+5°C ÷ +40°C, 80% UR o inferior
e
Temperatura locale
1)
2)
Livello di pressione sonora misurata ad 1,5 m dal fondo al centro dell’unità.
Livello di pressione sonora, potenza assorbita e pressione statica utile a 230 V
ua/a/b = ultra alta/alta/bassa
C = raffrescamento
H = riscaldamento
Modello
Efficienza complessiva (ɲ) - Lot11
39,0
35,0
38,0
Diametro linea gas
3/8"
1/2"
1/2
"
Diametro linea liquido
1/4"
1/4"
1/4
"
Diametro scarico condensa
mm
25
25
2
5
Peso
kg
66
85
8
5
Diametro condotti
mm
200
250
25
0
H/C
H/C
+5°C ÷ +40°C, 80% UR o inferior
e
Per i limiti geometrici consultare il DataBook (www.toshibaclima.it
)
Descrizione
TCB-SFMCA1V-E
Sensore multifunzione CO2 / PM per VN-U
TCB-KBCN610V-E
Connettore per CN610 (OUTPUT per temperatura esterna molto bassa)
TCB-KBCN704V-E
Connettore per CN704 (OUTPUT per funzionamento ventilatori / scambio termico / free-cooling / anomalia)
TCB-KBCN705V-E
Connettore per CN705 (INPUT per inibizione comando a filo / cambio velocità / cambio modalità scambio termico - free-cooling / ON & OFF)
TCB-KBCN706V-E
Connettore per CN706 (INPUT ON & OFF via 12 / 24 V DC)
TCB-PSFC551VLY-E
Filtro ad alta efficienza (ePM1 55%) per taglie 500 mc / h
TCB-PSFC551VXY-E
Filtro ad alta efficienza (ePM1 55%) per taglie 800 / 1000 mc /
h
186
