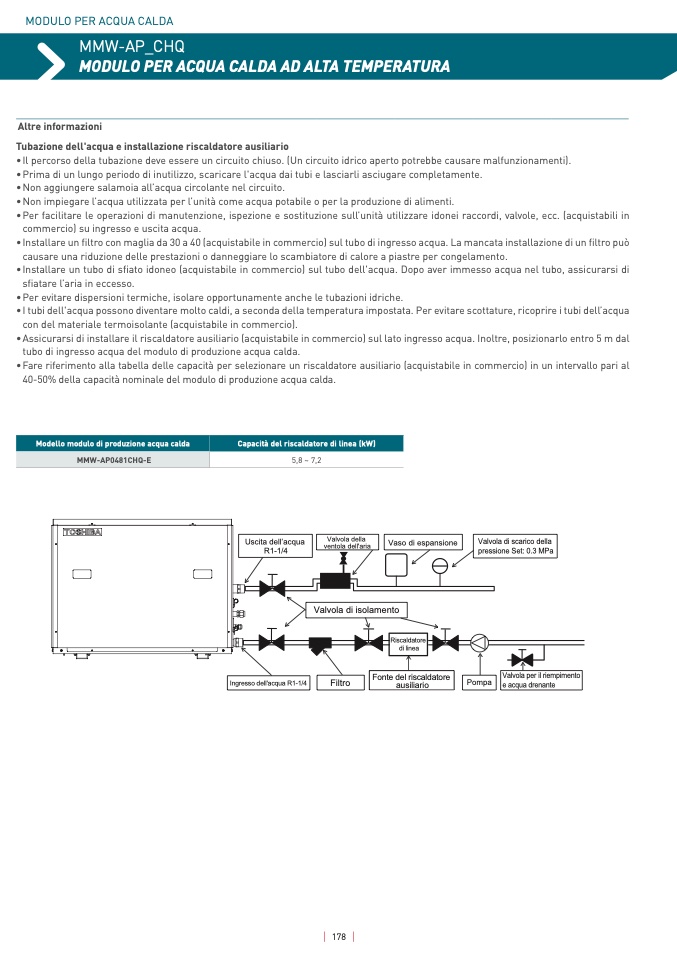

MODULO PER ACQUA CALD

A

MMW-AP_CHQ

MODULO PER ACQUA CALDA AD ALTA TEMPERATUR

A

Altre informazioni

Tubazione dell'acqua e installazione riscaldatore ausiliari

o

• Il percorso della tubazione deve essere un circuito chiuso. (Un circuito idrico aperto potrebbe causare malfunzionamenti).

• Prima di un lungo periodo di inutilizzo, scaricare l'acqua dai tubi e lasciarli asciugare completamente.

• Non aggiungere salamoia all’acqua circolante nel circuito.

• Non impiegare l’acqua utilizzata per l’unità come acqua potabile o per la produzione di alimenti.

• Per facilitare le operazioni di manutenzione, ispezione e sostituzione sull’unità utilizzare idonei raccordi, valvole, ecc. (acquistabili in

commercio) su ingresso e uscita acqua

.

• Installare un filtro con maglia da 30 a 40 (acquistabile in commercio) sul tubo di ingresso acqua. La mancata installazione di un filtro può

causare una riduzione delle prestazioni o danneggiare lo scambiatore di calore a piastre per congelamento

.

• Installare un tubo di sfiato idoneo (acquistabile in commercio) sul tubo dell'acqua. Dopo aver immesso acqua nel tubo, assicurarsi di

sfiatare l’aria in eccesso.

• Per evitare dispersioni termiche, isolare opportunamente anche le tubazioni idriche.

• I tubi dell'acqua possono diventare molto caldi, a seconda della temperatura impostata. Per evitare scottature, ricoprire i tubi dell’acqua

con del materiale termoisolante (acquistabile in commercio)

.

• Assicurarsi di installare il riscaldatore ausiliario (acquistabile in commercio) sul lato ingresso acqua. Inoltre, posizionarlo entro 5 m dal

tubo di ingresso acqua del modulo di produzione acqua calda.

• Fare riferimento alla tabella delle capacità per selezionare un riscaldatore ausiliario (acquistabile in commercio) in un intervallo pari al

40-50% della capacità nominale del modulo di produzione acqua calda.

Modello modulo di produzione acqua calda

MMW-AP0481CHQ-E

Capacità del riscaldatore di linea (kW

)

5,8 ~ 7,

2

Uscita dell’acqua

R1-1/

4

Valvola dell

a

ventola dell'ari

a

Vaso di espansione

Valvola di scarico della

pressione Set: 0.3 MPa

Valvola di isolamento

Riscaldator

e

di line

a

Ingresso dell'acqua R1-1/4

Filtro

Fonte del riscaldator

e

ausiliari

o

Pompa

Valvola per il riempiment

o

e acqua drenant

e

178
